motor ECM HVAC de torque constante de substituição de 1/2 HP, 110–120 V / 208–230 V, 1075 RPM, modelo X-13, 10856, 10857, 10858, 10859, 10860, 10861, 10865

Visão Geral do Produto (Resumo Breve)

As equipes de manutenção de manipuladores de ar e fornos normalmente mantêm estoques separados para equipamentos de 110–120 V e de 208–230 V. Este motor ECM de 1/2 HP combina ambas as faixas de tensão em uma única unidade, de modo que um único motor de ventilação de reposição cobre um espectro mais amplo de reparos em campo. Construído no padrão habitual do quadro NEMA 48, com furos de montagem correspondentes, ranhuras para cinta ventral e conectores de chicote idênticos, ele se encaixa diretamente nas carcaças de ventiladores existentes e substitui unidades antigas de torque constante, como a Genteq X13 e as séries 10856, 10857, 10858, 10859, 10860, 10861 e 10865, sem necessidade de modificação de suportes. Este motor ECM de torque constante com 1075 rpm e controle por tomada de 24 VCA funciona como motor de ventilador HVAC, mantendo o fluxo de ar estável e operando silenciosamente; é fabricado pela Zhongshan Pengfei Electric Appliance Co., Ltd., empresa com mais de 20 anos de experiência na produção de motores HVAC.

Descrição pormenorizada

Motores de ventilador PSC mais antigos operam em velocidade fixa e perdem vazão de ar à medida que a pressão estática no duto aumenta. Este motor ECM de 1/2 HP utiliza tecnologia de corrente contínua sem escovas com ímãs permanentes (BLDC) como motor de velocidade variável, de modo que o controlador ajusta a comutação eletrônica para manter um torque definido conforme as condições operacionais mudam. Em um motor de ventilador de forno ou em um motor de ventilador de unidade de tratamento de ar, esse comportamento mantém a entrega de ar mais estável durante os ciclos de aquecimento e refrigeração, o que ajuda este motor de ventilador HVAC a operar com maior eficiência do que uma unidade de velocidade fixa.

O projeto do motor ECM de dupla tensão aceita alimentação de 110–120 V ou 208–230 V com uma única configuração de fiação, o que simplifica o estoque para distribuidores e veículos de assistência técnica. Cada unidade é fabricada em uma instalação de 25.000 metros quadrados, equipada com máquinas CNC de precisão e laboratórios de testes dedicados; componentes — desde os enrolamentos do estator até o eixo de saída em forma de D — são verificados quanto a tolerâncias estruturais e elétricas antes do embarque. Com cinco taps de velocidade discretos em 24 VCA, técnicos podem ajustar o fluxo de ar ao equipamento, e o padrão NEMA 48 se adapta diretamente à montagem existente de rodas de soprador em fornos residenciais e em unidades de tratamento de ar comerciais leves.

Características Principais e Benefícios Práticos

• Flexibilidade na Fiação de Dupla Tensão: Um único motor aceita entradas de 110–120 V e 208–230 V, de modo que um único número de peça atende equipamentos em ambas as redes elétricas e simplifica o inventário de motores de soprador de reposição para contratados.
• Cobertura Estendida de Reposição 1085x: Este motor ECM de torque constante substitui unidades antigas nas séries 10856, 10857, 10858, 10859, 10860, 10861 e 10865, além dos modelos Genteq X13, utilizando padrões idênticos de fixação e ranhuras em faixa ventral no corpo do quadro NEMA 48.
• Pontos de Conexão de Velocidade Múltipla com Torque Constante: Cinco pontos de conexão de velocidade de 24 VCA (S1 a S5) operam em modo de torque constante como um motor ECM de múltiplas velocidades, com controle analógico 0–10 V e PWM opcionais para integrações avançadas de sistema.
• Operação silenciosa: A comutação eletrônica opera suavemente e o rotor é equilibrado, mantendo baixos os níveis de vibração e ruído próximos a áreas ocupadas.
• Proteção embutida: O motor inclui monitoramento térmico contra sobrecarga, proteção contra rotor travado e supressão de sobretensões para eventos inesperados de energia.

Vantagens Técnicas e Expertise em Engenharia

Este motor ECM foi projetado com base nas necessidades de substituição em tensão dupla: ajuste confiável, fluxo de ar estável e fiação simples no local.

1. Proteções Térmicas: A detecção da temperatura do enrolamento e a supressão de sobretensões ajudam a proteger este motor ECM durante picos de demanda de refrigeração e aquecimento.
2. Manutenção do Fluxo de Ar Sob Carga: A comutação eletrônica ajusta o torque conforme as variações na pressão estática, de modo que este motor ECM para HVAC mantém a entrega de ar mais estável do que os designs PSC no mesmo equipamento.
3. Flexibilidade OEM/ODM: O centro interno de P&D oferece eixos personalizados, rasgos de chaveta, marcação privada (private label) e conectores adaptados para fabricantes de equipamentos.

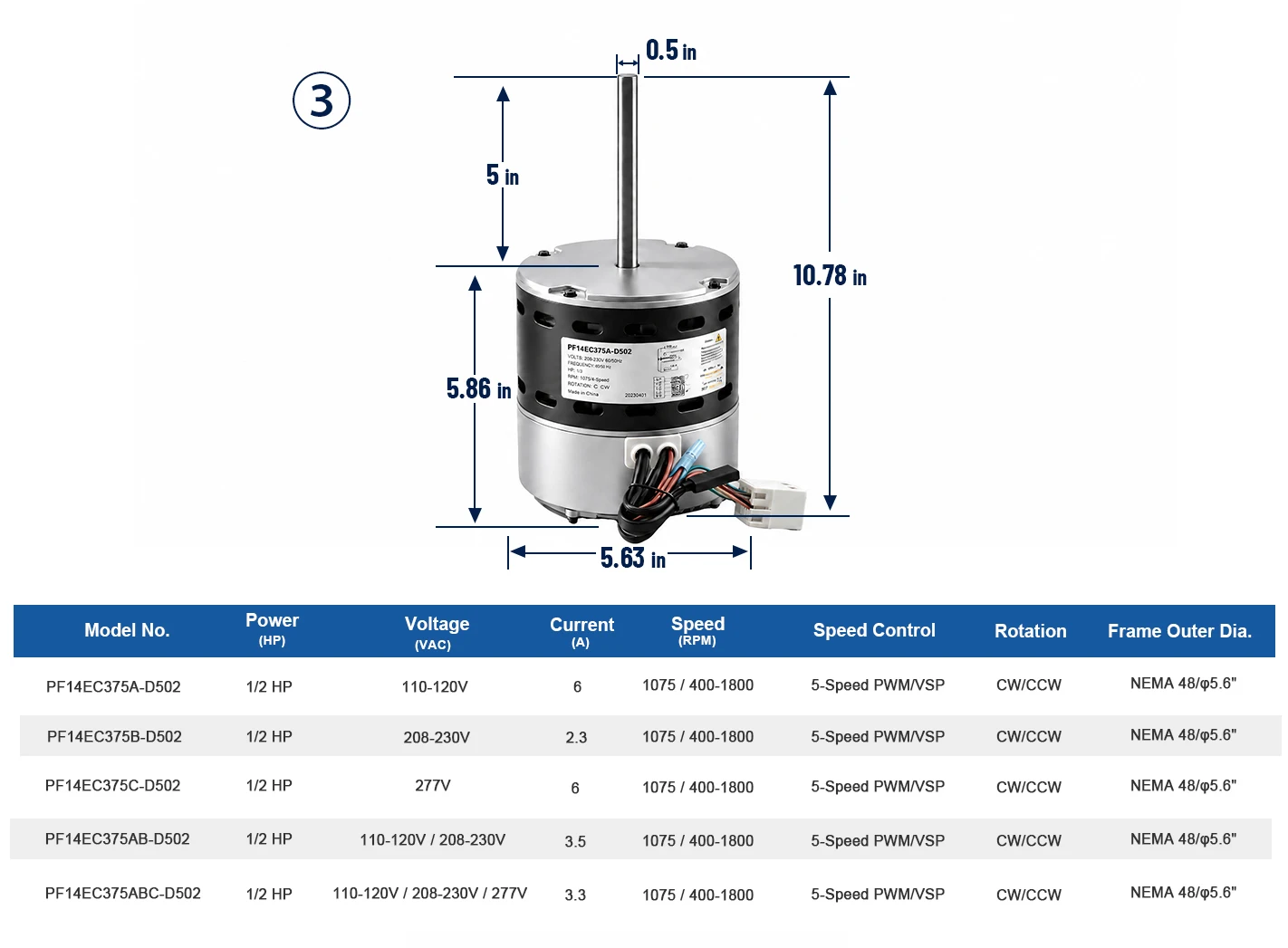

Tabela de Especificações Técnicas

Cenários de aplicação

Este motor ECM de múltiplas velocidades com controle por tensões CA 24 V cobre aplicações de ventiladores HVAC onde é necessário um fluxo de ar constante:

• Ventiladores para fornos residenciais: Motor de ventilador de substituição direta para fornos de fluxo ascendente, descendente e horizontal, onde um motor de ventilador confiável mantém o ar aquecido circulando pela residência.
• Aplicação em ventiladores de unidades de tratamento de ar (UTA): Atende aplicações de motores de ventilador em UTAs e serpentinas de ventilação em residências e edifícios comerciais leves, substituindo unidades mais antigas de torque constante da série 1085x.
• Conjuntos de ventiladores de condensador: Adapta-se a condicionadores de ar e bombas de calor de sistema dividido para instalação externa, onde um motor de ventilador de condensador confiável mantém a circulação de ar no sistema.
• Manipuladores de ar OEM personalizados: Integra-se em equipamentos climáticos recém-construídos onde é exigida regulação precisa do torque.

Valor Comercial e Benefícios da Parceria

Para distribuidores de equipamentos, compradores por atacado e contratados de serviços HVAC, motores ECM confiáveis protegem a reputação da marca e reduzem chamadas de retorno no campo. A Zhongshan Pengfei Electric Appliance Co., Ltd. concentra-se na indústria HVAC há mais de 20 anos, detém mais de 100 patentes e é reconhecida como Empresa Nacional de Alta Tecnologia. A fabricação interna de ferramentas, estampagem de metais, moldagem por injeção e montagem de motores é apoiada por uma instalação de 25.000 metros quadrados e laboratórios de testes dedicados, com produtos comercializados em mais de 20 países e regiões, além de documentação ISO 9001, UL, CCC, CE e RoHS a ser confirmada conforme o modelo específico.

Programas de testes-piloto com MOQ flexível e entrega rápida de amostras permitem que os clientes avaliem este motor ECM de dupla tensão antes de assumirem compromissos de volume. O suporte técnico abrange fiação personalizada, marcação privada e acordos de fornecimento, auxiliando distribuidores e fabricantes de equipamentos OEM a integrar este motor ECM de 1/2 HP aos programas de motores de ventilador para fornalhas e motores de ventilador para manipuladores de ar em seus mercados.
