motor ECM de ventilação, substituição OEM, 1 CV, 208–230 V, 1075 rpm, torque constante, modelo X-13, referências 5SME39SXL224, 5SME39SXL5099, 5550ET, 5551ET, 5552ET, 10859

Visão Geral do Produto (Resumo Breve)

Quando uma equipe de serviço de climatização transporta um único motor ECM para fornos, unidades de tratamento de ar e unidades compactas de 208–230 V, o estoque no veículo torna-se mais simples. Este motor ECM de 1 CV, para 208–230 V, é uma substituição direta projetada especificamente para essa finalidade: opera a 1075 RPM dentro de um padrão de carcaça NEMA 48 e segue as convenções de montagem dos motores ECM de torque constante X-13 utilizadas nas linhas 5550ET, 5551ET, 5552ET, 10859, 5SME39SXL224 e 5SME39SXL5099. O controlador de torque constante mantém o fluxo de ar estável mesmo com variações na pressão do duto, e cinco terminais de 24 VCA permitem que o técnico ajuste a velocidade do ventilador conforme exigido pelo equipamento. A Zhongshan Pengfei Electric Appliance Co., Ltd. fabrica este motor ECM original como um motor de ventilador confiável para sistemas de climatização e fornos, destinado a programas comerciais de modernização e OEM para 208–230 V.

Descrição pormenorizada

208–230 V é a alimentação comum para equipamentos comerciais de aquecimento; portanto, um motor de substituição deve suportar fiação de duas vias na classe 240 V sem peças adicionais. Este motor ECM de 1 CV utiliza um rotor BLDC com ímã permanente e um controlador eletrônico que ajusta a comutação para manter o torque próximo ao ponto definido à medida que os filtros entram em carga e as dampers se movem. Para um prestador de serviços, o resultado prático é um motor de ventilador HVAC que continua movendo ar através dos ciclos de refrigeração e aquecimento, em vez de perder desempenho como uma unidade PSC de velocidade fixa.

A instalação segue o padrão X-13 em um quadro NEMA 48: mesmo diâmetro, mesmas posições dos furos, mesmas ranhuras para a faixa de cintura e mesmos conectores para o feixe de cabos, de modo que a unidade antiga é removida e esta é instalada com pouca necessidade de retrabalho. Como um único número de motor abrange as famílias 555xET, 10859 e 5SME39SXL224/5099, um distribuidor pode manter em estoque uma única peça para uma ampla gama de equipamentos comerciais. O motor é fabricado em uma planta de 25.000 metros quadrados com usinagem CNC e laboratórios de testes, e cada unidade passa por verificações elétricas e dimensionais antes do envio.

Características Principais e Benefícios Práticos

• Cobertura de Retrofit entre Gerações: Um único número de motor ECM de 1 CV abrange os modelos 5550ET, 5551ET, 5552ET, 10859, 5SME39SXL224 e 5SME39SXL5099, além da família X-13, reduzindo o número de peças que um veículo de assistência técnica precisa transportar.
• alimentação Comercial de 208–230 V: Projetado para entrada de classe 240 V com dois fios, este motor ECM de 208–230 V corresponde à fiação encontrada em fornalhas comerciais, manipuladores de ar e unidades de cobertura (rooftop).
• Comportamento do Ventilador com Torque Constante: O controlador de motor ECM de torque constante mantém este motor de ventilador HVAC próximo à vazão de ar-alvo à medida que as condições do duto mudam, o que auxilia tanto nos ciclos de refrigeração quanto de aquecimento.
• capacidade da classe 1 HP: a saída de 1 HP fornece ao motor de ventilador de fornalha ou ao motor de ventilador de unidade de tratamento de ar a reserva necessária para movimentar rodas maiores contra pressões estáticas mais elevadas.
• Conexões práticas em campo: Conectores-padrão de chicote e interface de controle com derivação de 24 VCA (S1 a S5) mantêm a fiação familiar, com controle opcional de 0–10 V e PWM para controles mais recentes.

Vantagens Técnicas e Expertise em Engenharia

Três fatores determinam o desempenho no campo de um motor ECM de substituição de 1 HP: calor, vazão de ar e encaixe.

1. Proteção térmica: Sensores térmicos e supressão de sobretensões ajudam a manter os enrolamentos dentro dos limites durante picos de demanda.
2. Controle de fluxo de ar: O controlador do motor ECM ajusta o torque conforme a pressão estática varia, mantendo a vazão de ar mais estável do que a de um motor PSC com a mesma classificação.
3. Encaixe e integração: O corpo NEMA 48 e o padrão de furação X-13 correspondem às plataformas existentes; eixos personalizados, ranhuras de chaveta, conectores e marcação privada estão disponíveis para programas OEM.

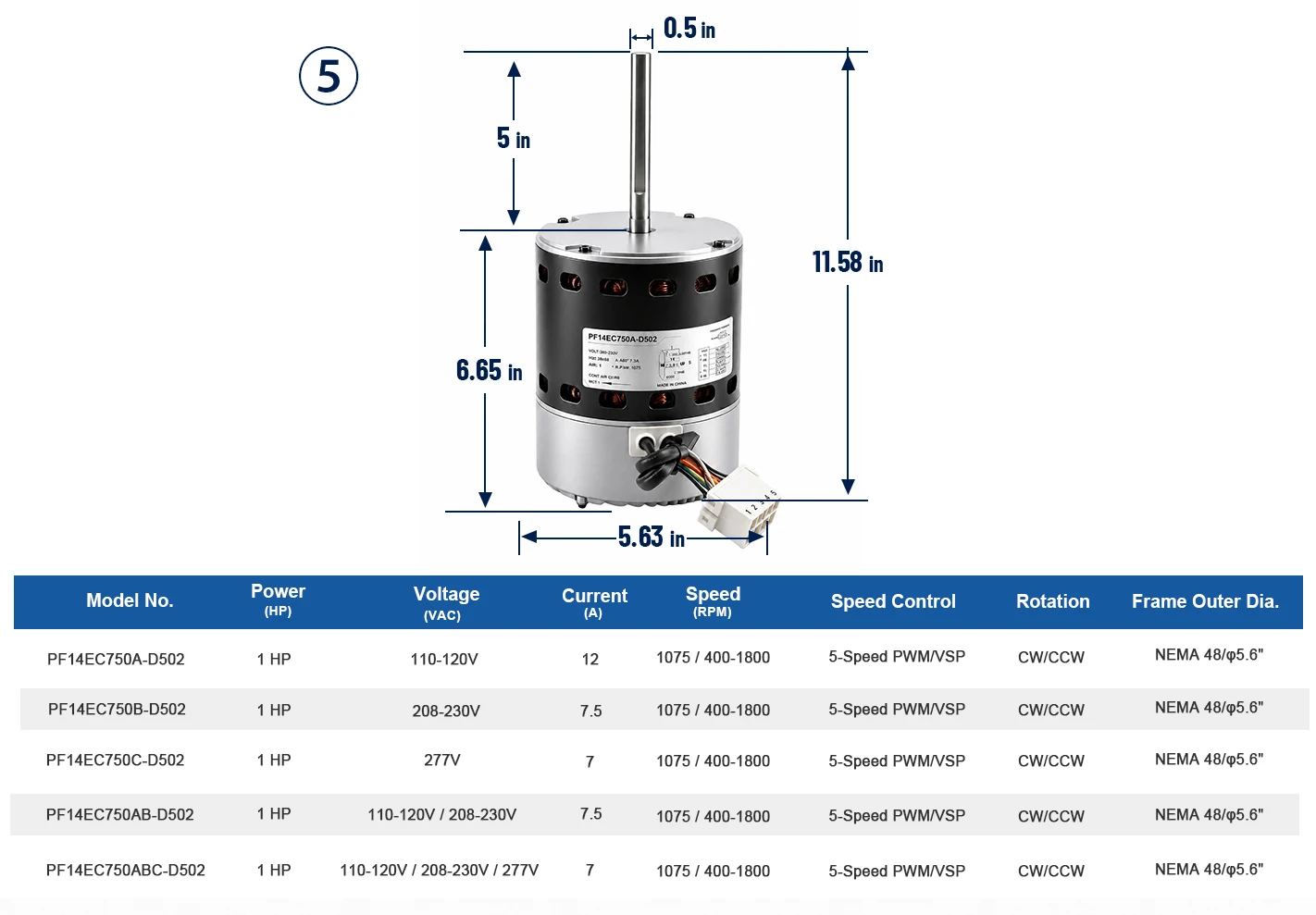

Tabela de Especificações Técnicas

Cenários de aplicação

Onde este motor ECM de 1 HP para 208–230 V é utilizado:

• Retroinstalação em fornalhas comerciais: Substitui motores de ventilador de fornalha defeituosos em unidades de aquecimento de 208–230 V, fluxo ascendente e descendente.
• Unidades manipuladoras de ar e unidades compactas: Adequa-se à função de motor de ventilador em unidades manipuladoras de ar, unidades de telhado (RTUs) e unidades internas operando com alimentação da classe 240 V.
• Manutenção de ventiladores de condensador: Funciona como motor de ventilador de condensador em sistemas divididos e bombas de calor com fiação de 208–230 V.
• Novas Construções OEM: Integrados em novos equipamentos comerciais com eixos personalizados e perfis de controle.

Valor Comercial e Benefícios da Parceria

Contratantes de serviços e distribuidores avaliam um fornecedor de motores ECM pela qualidade consistente e pelo fornecimento confiável, não apenas pelo preço. A Zhongshan Pengfei Electric Appliance Co., Ltd. atende à indústria de HVAC há mais de 20 anos, detém mais de 100 patentes e é certificada como Empresa Nacional de Alta Tecnologia. A produção ocorre em uma fábrica de 25.000 metros quadrados com ferramentas próprias, estampagem de metais, moldagem por injeção, usinagem CNC e montagem final, o que garante volumes estáveis, inspeções de qualidade durante o processo e preços competitivos. Os produtos são enviados para mais de 20 países e regiões, e a documentação ISO 9001, UL, CCC, CE e RoHS deve ser verificada conforme o modelo específico.

MOQ flexível e prazo rápido para amostras permitem que um empreiteiro ou fabricante de equipamentos originais (OEM) valide este motor ECM de 1 CV em uma plataforma real de soprador antes de realizar pedidos em volume. O suporte técnico para programas de motores ECM para HVAC inclui layouts personalizados de fiação, opções de conectores, marcação privada e acordos de fornecimento, permitindo que distribuidores adaptem este motor ECM OEM às exigências regionais de tensão de 208–230 V e aos programas comerciais de fornalhas ou unidades de tratamento de ar.
