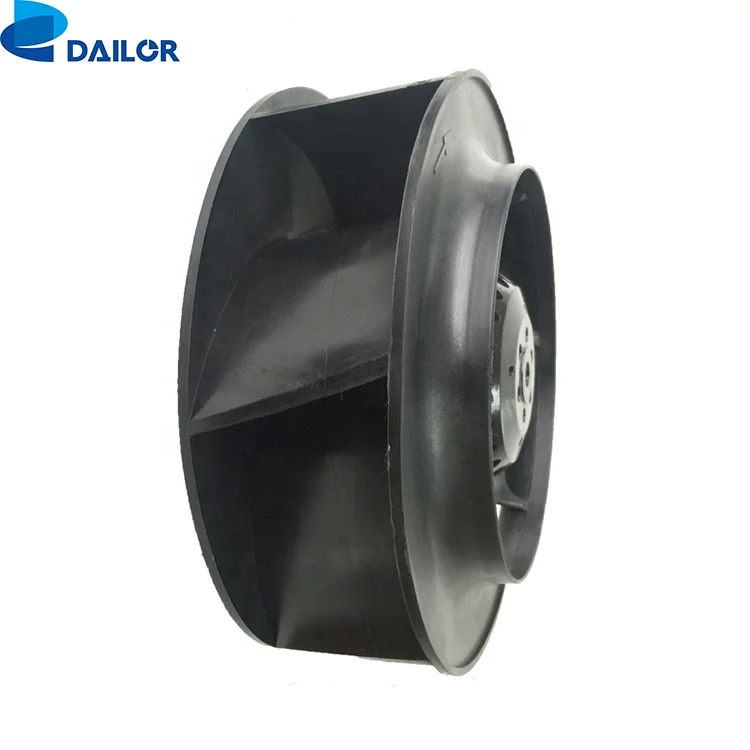

ventilador Centrífugo Inline de 250mm com Curva Retrátil Alta Pressão Motor AC EC DC

-Tamanhos de Ventilador Centrífugo Reverso: 133mm ~ 560mm
-Tamanhos de Ventilador Centrífugo Direto: 120mm ~ 250mm
-Tamanhos de Ventilador Axial: 200mm ~ 710mm
-Potência: Até 2300W
-Velocidade: Até 3300RPM

  • Visão Geral
  • Produtos Recomendados
Descrição dos Produtos


Tamanhos de Ventiladores Centrífugos Reversos
133mm ~ 560mm
Tamanhos de Ventiladores Centrífugos Diretos
120mm ~ 250mm
Tamanhos de Ventilador Axial
200mm ~ 710mm
Voltagem
Entrada AC: 210V, 220V, 230V, 380V, 400V
Entrada DC: 12V, 24V, 48V
Entrada EC: 210V, 220V, 230V, 380V, 400V (ou personalizada)
Poder
Até 2300W
Velocidade
Até 3300RPM
Fluxo de ar
Até 24000m3/h
Controle de Velocidade
Controlador de Velocidade (AC) ou Entrada PWM/0-10V (DC&EC)
Aprovações
CCC, CE, RoHs, UL, CUL

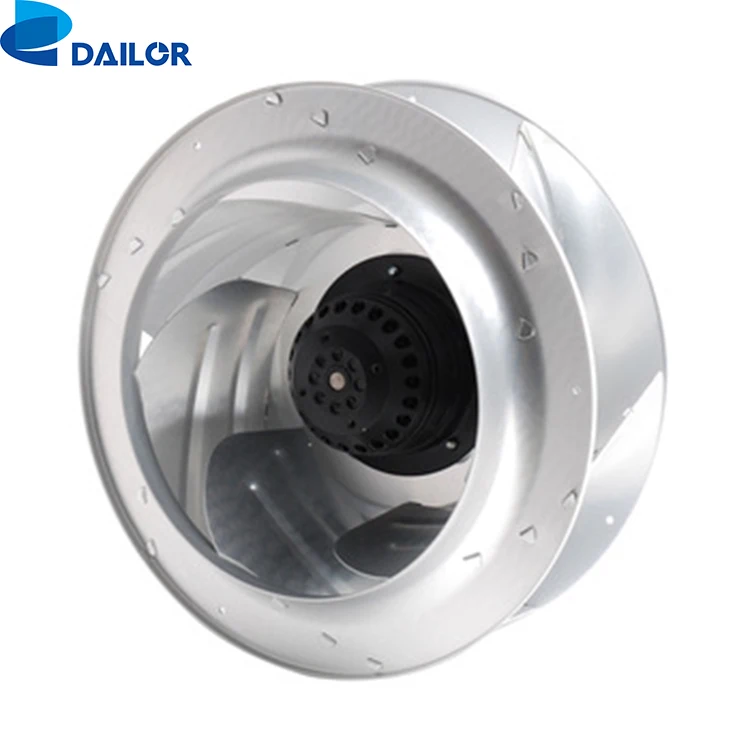

Ventilador Centrífugo Curvo para Trás com Motor de Rotor Externo AC/EC/DC


1. O ventilador centrífugo com motor de rotor externo possui as características de estrutura compacta, operação confiável, baixo ruído, fácil instalação e alta eficiência, entre outras.

2. Existem tipos de entrada de energia monofásica e trifásica para o ventilador centrífugo com motor de rotor externo. E os ventiladores centrífugos são amplamente utilizados nos setores de sistemas finais de ar condicionado, TI & Telecom, FFU, sistema de ar fresco e ventilação, entre outros.

3. Há um protetor térmico embutido no motor monofásico, e o motor pode ser operado em temperaturas de -30 a 60 graus Celsius. Se o cliente precisar de um protetor térmico embutido para o motor trifásico, por favor, avise-nos ao fazer o pedido.

4. A velocidade do motor pode ser controlada por um transformador ou VFD. Também podemos alterar a velocidade mudando o fio △ e Y do motor trifásico e usando o método de variação de taps para o motor monofásico.

5. Precisaríamos dos parâmetros do ponto de operação do motor, como velocidade, potência e até mesmo o tamanho da montagem se o cliente estiver comprando apenas o motor para sua aplicação. Para obter um desempenho adequado do motor, preferimos uma pás e uma carcaça para realizar testes e pesquisas se o cliente for utilizar o motor para impulsionar sua pás centrífuga.

6. Nível de Ruído. O nível de ruído definido para o nosso ventilador de motor é o nível de pressão sonora. A distância para realizar o teste de nível de ruído é de 1m entre o ponto de teste e a mangueira de entrada, de acordo com os requisitos do padrão nacional.

7. Média de nossos motores O rolamento usado em nosso motor é um rolamento esférico isento de manutenção, e a classificação média de vida é L10, que está entre 30.000 a 50.000 horas com base em diferentes condições de operação.

8. Os ventiladores movidos a motores de rotor externo são aprovados por CCC, CE, UL e CUL.

Especificações

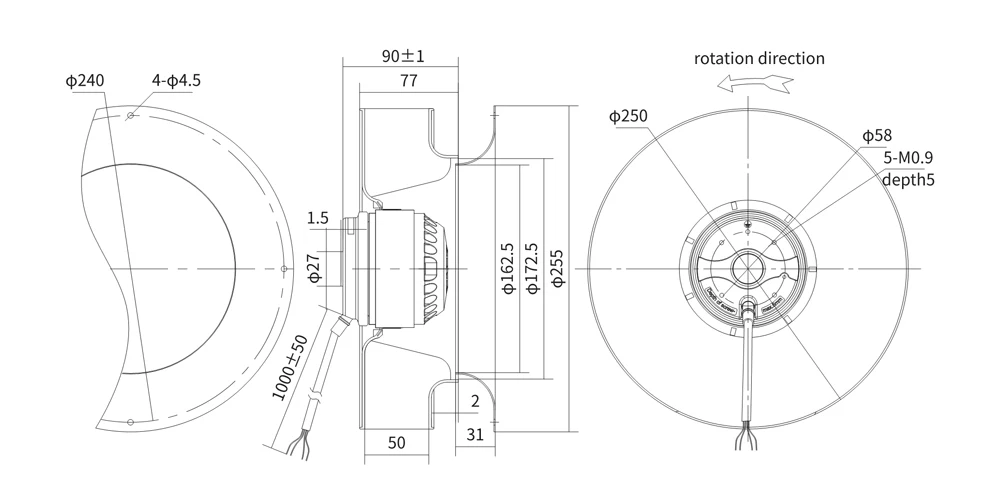

250mm AC EC DC High Pressure Backward Curve inline Centrifugal Fan Motor manufacture250mm AC EC DC High Pressure Backward Curve inline Centrifugal Fan Motor factory250mm AC EC DC High Pressure Backward Curve inline Centrifugal Fan Motor factory

Modelo Tensão nominal (v) Frequência (Hz) Corrente (A) Potência de entrada (W) Velocidade (rpm) Capacitor (μF) Vazão de ar m³/h/CFM Ruído (dB)
DYWF.B2S-250-077AB00 220/230 50 0.76 167 2620 7 1300/765 75
DYWF.B4S-250-077AB00 220/230 50 0.26 50 1400 2 710/410 59
DYWF.B4S-250-077AB00 220/230 60 0.26 58 1650 2 840/485
Material da pás: PA6
Material do rotor: Fundição de alumínio
Classe de proteção: IP44
Classe de isolamento: F
Sistema de Rolamentos: Rolamento esférico isento de manutenção
Temperatura de Funcionamento: -30℃ a +60℃

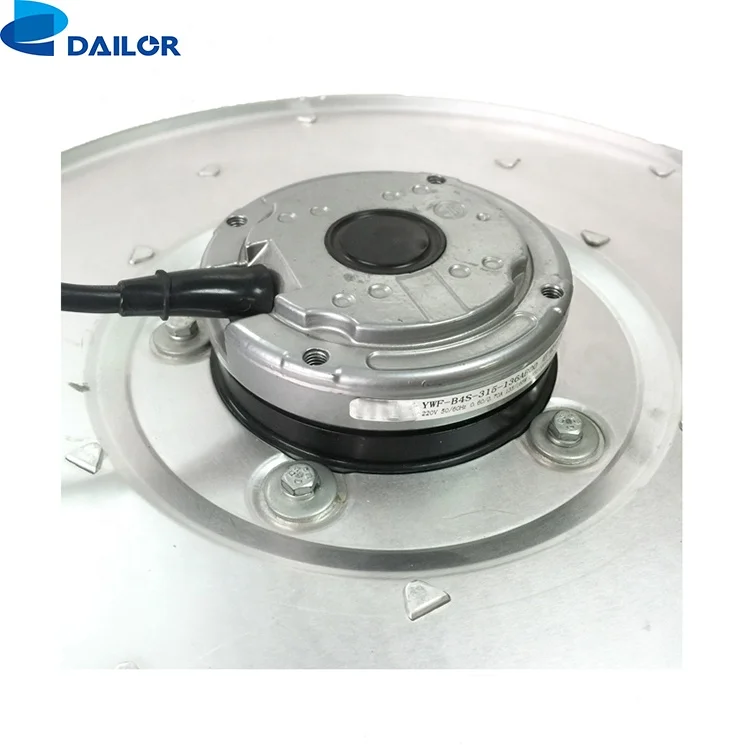

250mm AC EC DC High Pressure Backward Curve inline Centrifugal Fan Motor details
Modelo Tensão nominal (v) Frequência (Hz) Corrente (A) Potência de entrada (W) Velocidade (rpm) Ruído (dB) Temperatura Aplicável (℃)
DEC72-B250 220/230 50/60 0.87 105 2450 78 -20 ~ +60
DEC92-B250 220/230 50/60 1.15 150 2800 82 -20 ~ +60
DEC102-B250 220/230 50/60 1.6 350 3300 74 -20 ~ +60
DDC92-B250 24/48 / 4,8/2,4 115 2500 77 -20 ~ +60
Material da Pás: PA66
Material do rotor: Fundição de alumínio
Classe de Proteção: EC: IP44/DC: IP42
Classe de isolamento: B
Sistema de Rolamentos: Rolamento esférico isento de manutenção
Diagrama de Fios: Entre em contato conosco para mais detalhes

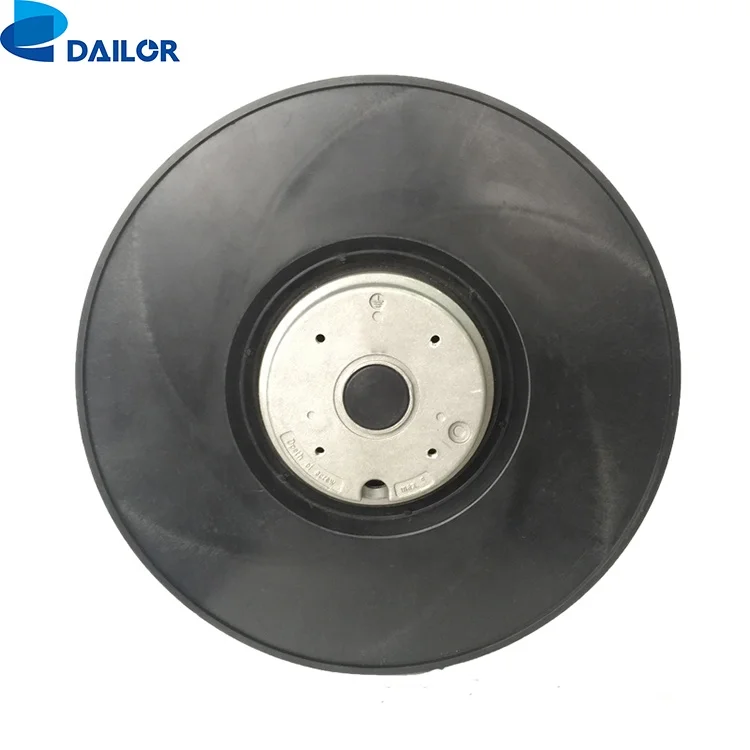

250mm AC EC DC High Pressure Backward Curve inline Centrifugal Fan Motor supplier

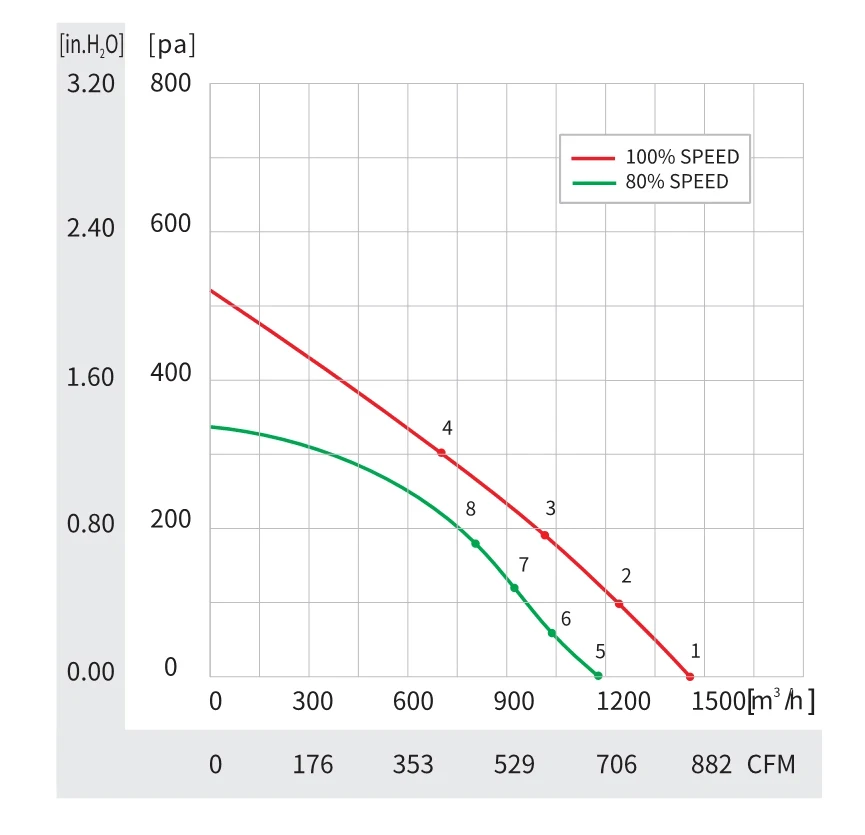

Não.
Velocidade (rpm)
Potência de entrada (W)
1
2452
113.1
2
2324
121.1
3
2206
118.2
4
2167
121.8
5
1958
59.24
6
1959
68.4
7
1959
77.9
8
1959
84.6
Parâmetro Mecânico (apenas para EC/DC, não adequado para ventilador de motor AC):
Expectativa de Vida
50.000Horas(L10)
Em uma sala a 40℃, umidade 15%~65%UR.
Sentido de rotação
Antihorário
Direção do Fluxo de Ar
Em todas as direções
Classe de isolamento
B/F
Rolamento
Rolamento de bola isento de manutenção
Proteção do Motor
Proteção contra rotor travado;
Proteção contra polaridade inversa;
Capacidade de reinicialização automática.
Controle de Velocidade
Entrada PWM/0-10V
Tipo de proteção
IP44/IP54
Temperatura de operação
-20°C a +60°C
Tensão de saída
+10VDC (Pode ser usado como tensão de controle de velocidade ou tensão de pull-up do sinal FG, e deve ser limitado por um resistor de pull-up em série, detalhes no diagrama de conexão.)
Saída de sinal
FG (Gerador de Frequência)

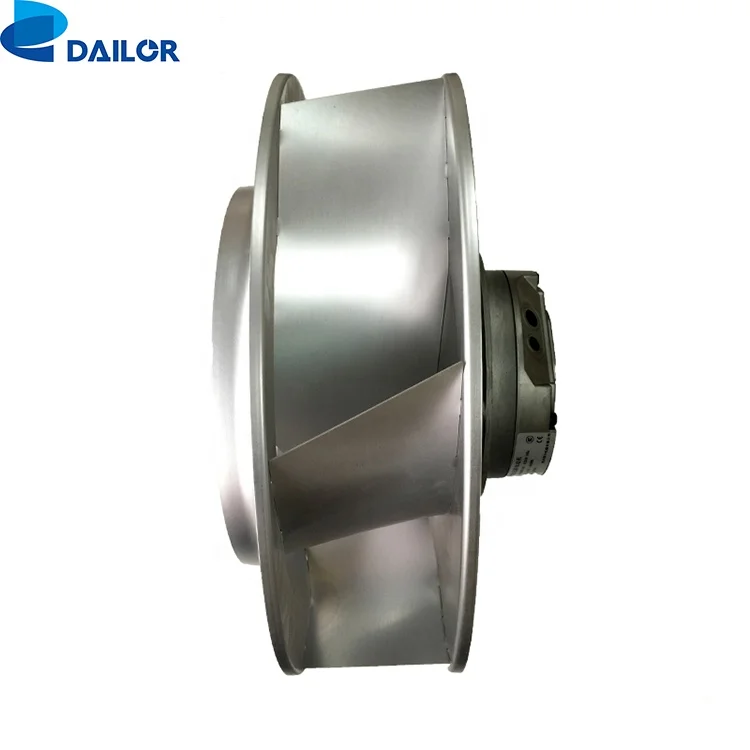

250mm AC EC DC High Pressure Backward Curve inline Centrifugal Fan Motor supplier
250mm AC EC DC High Pressure Backward Curve inline Centrifugal Fan Motor supplier
Aplicação Principal

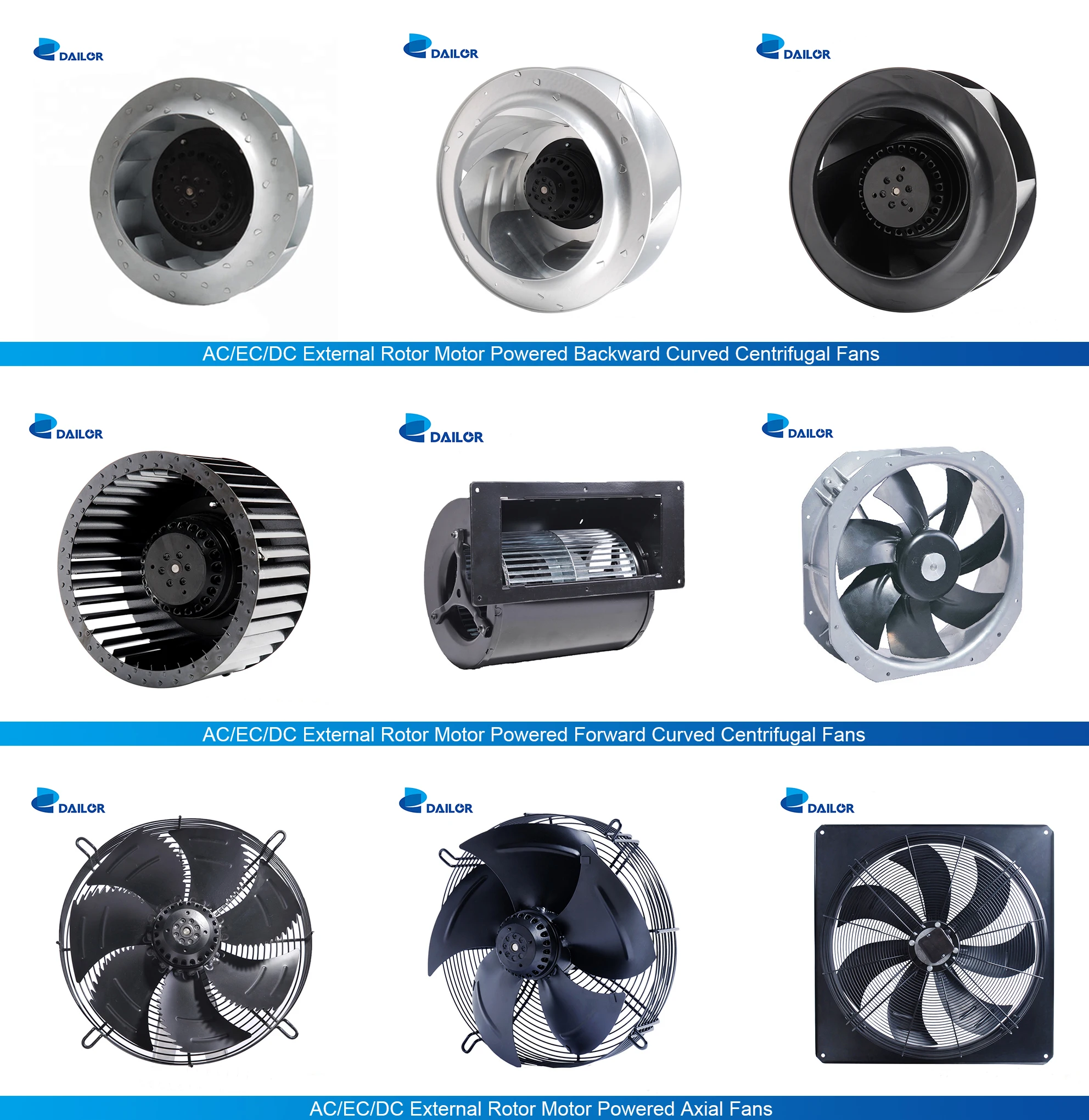

>> Ventilador Centrífugo com Pás Curvas para Trás

Adequado para grande volume de ar, alta pressão estática, grande resistência do sistema, requisitos de alto ruído.


• Purificação de Ar
• Unidades de Ventilação
• Terminais de Ar Condicionado
• Ventiladores de Ar Condicionado
• Ventilação do Piso
• Bombas de Calor,
• Bombas de Calor de Fonte Terrestre
• Bombas de Calor de Fonte Aérea
• Ventiladores de Telhado
• Filtração
• FFU
• Outras Indústrias Relacionadas
