motor ECM de substituição de 3/4 HP, 110–120 V, 1075 RPM, torque constante, modelo X-13, códigos 5552ET, 10858, 10866, KMSAH012C33, KMSAH012C43, ZWK702D0550801

Visão Geral do Produto (Resumo Breve)

Quando um motor de ventilador HVAC necessita de maior vazão de ar do que uma unidade padrão de 1/2 HP consegue fornecer, um motor ECM de 3/4 HP é frequentemente a atualização prática. Este motor ECM de 3/4 HP opera a 1075 RPM e utiliza o padrão de carcaça NEMA 48, com padrões idênticos de furos de fixação, ranhuras para cinta inferior e conectores de chicote, funcionando assim como substituição direta para unidades antigas, tais como as Genteq X13, 5552ET, 10858, 10866, KMSAH012C33, KMSAH012C43 e ZWK702D0550801. Trata-se de um motor ECM de tensão única, projetado para alimentação de 110–120 V, compatível com a maioria das instalações elétricas de fornos residenciais e manipuladores de ar em residências norte-americanas. Este motor ECM de torque constante, fabricado pela Zhongshan Pengfei Electric Appliance Co., Ltd., emprega controle por derivação de 24 VCA para ajuste da vazão de ar e oferece desempenho confiável como substituto de motores de ventilador em aplicações que exigem maior pressão estática e rodas de ventilador maiores — demandando, portanto, mais torque.

Descrição pormenorizada

A tecnologia de motor de corrente contínua com comutação eletrônica (ECM) tornou-se comum em equipamentos modernos de fornalha e tratamento de ar, pois esse tipo de motor ECM para HVAC mantém o fluxo de ar melhor do que os projetos PSC de velocidade fixa. Este motor ECM de 3/4 HP utiliza construção de corrente contínua sem escovas com ímãs permanentes (BLDC), e o controlador ajusta a comutação eletrônica para manter o torque próximo ao ponto definido à medida que a pressão estática no duto varia. A classificação de 3/4 HP confere a este motor de ventilador HVAC um torque de reserva para trechos de dutos restritivos, bancos de filtros maiores e plenums mais longos, onde um motor ECM menor perderia fluxo de ar.

Cada unidade é produzida em uma instalação de 25.000 metros quadrados com máquinas CNC de precisão e laboratórios de testes dedicados, e os componentes — desde os enrolamentos do estator até o eixo de saída em forma de D — são verificados quanto às tolerâncias estruturais e elétricas antes do embarque. Como motor de velocidade variável, cinco derivações discretas de velocidade em 24 VCA definem o fluxo de ar para a roda do soprador, e o corpo NEMA 48 se adapta aos alojamentos existentes de fornalhas, manipuladores de ar e ventiladores de condensadores. Com fiação simples em 110–120 V, este motor ECM de 110–120 V é ideal para técnicos que necessitam de uma substituição confiável com tempo de inatividade mínimo.

Características Principais e Benefícios Práticos

• Retrofit Plug-and-Play: Como motor de substituição do soprador, os padrões correspondentes de furos de montagem, ranhuras para cinta inferior e conectores do chicote no corpo NEMA 48 permitem sua instalação direta nas unidades Genteq X13, 5552ET, 10858, 10866, KMSAH012C33, KMSAH012C43 e ZWK702D0550801, sem necessidade de reformulação dos suportes.
• Maior torque para dutos exigentes: A classificação do motor ECM de 3/4 HP fornece torque adicional para sistemas de alta pressão estática, rodas de ventilador maiores e condutos mais longos, ajudando este motor de ventilador HVAC a manter a entrega de ar onde unidades de menor potência ficam aquém.
• Taps de velocidade com torque constante: Cinco taps de velocidade em 24 VCA (S1 a S5) operam em modo de torque constante, com controle analógico opcional de 0–10 V e PWM para integrações avançadas de sistema.
• Funcionamento silencioso e suave: Comutação eletrônica e rotor equilibrado mantêm vibração e ruído baixos, adequando-se a residências e espaços comerciais leves.
• Proteção embutida: A monitorização da sobrecarga térmica, a proteção contra rotor bloqueado e a supressão de sobretensões estão integradas na placa de controlo do motor.

Vantagens Técnicas e Expertise em Engenharia

Este motor ECM é dimensionado e construído para substituições em fornos e manipuladores de ar norte-americanos, com atenção especial à gestão térmica, ajuste mecânico e estabilidade operacional.

1. Gestão térmica: Sensores inteligentes de enrolamento e supressão ativa de sobretensões reduzem a probabilidade de aquecimento localizado durante picos de procura de arrefecimento ou aquecimento.
2. Fluxo de ar mais estável sob pressão estática: A comutação eletrônica ajusta-se automaticamente conforme as mudanças na pressão estática, de modo que este motor de ventilador HVAC mantém a vazão de ar mais próxima do valor-alvo do que os projetos PSC.
3. Opções de Fabrico Personalizadas para OEMs: Eixos personalizados, ranhuras de chaveta, marcação privada e conectores adaptados estão disponíveis através do centro interno de I&D.

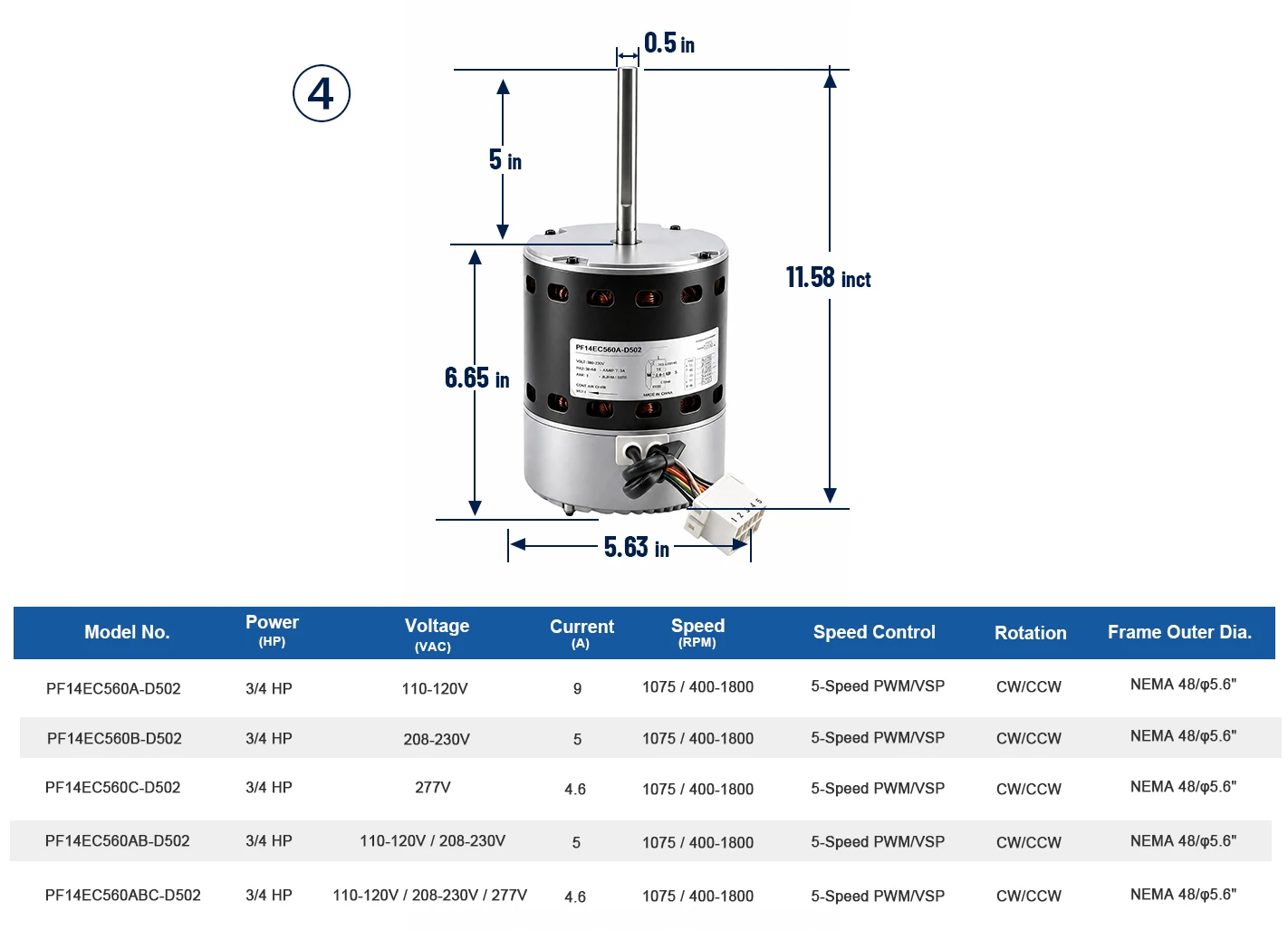

Tabela de Especificações Técnicas

Cenários de aplicação

Este motor ECM de torque constante se adapta a diversas posições de ventilador HVAC, incluindo:

• Movimentação de ar em fornos: Serve fornos de fluxo ascendente, descendente e horizontal como substituto direto do motor do ventilador, onde um motor confiável do ventilador do forno mantém o ar aquecido circulando pela residência.
• Manutenção de unidades de tratamento de ar (AHU) e serpentinas de ventilação: Adapta-se à aplicação de manipulador de ar (AHU) e unidade de ventilador e serpentina em residências e edifícios comerciais leves, abrangendo unidades mais antigas de torque constante das séries KMSAH012 e ZWK702D.
• Função condensadora: Suporta condicionadores de ar e bombas de calor de sistema dividido externo, onde um soprador para condensador confiável mantém o fluxo de ar no sistema.
• Manipuladores de ar OEM personalizados: Adapta-se a novos equipamentos climáticos que exigem regulação precisa de torque.

Valor Comercial e Benefícios da Parceria

Para distribuidores, atacadistas e empreiteiros de serviços de climatização, um motor ECM confiável protege a reputação da marca e reduz ao mínimo as chamadas de retorno dispendiosas no campo. A Zhongshan Pengfei Electric Appliance Co., Ltd. concentra-se no setor de climatização e acumulou mais de duas décadas de experiência na fabricação de motores. A empresa detém mais de 100 patentes, é certificada segundo a norma ISO 9001 e apoia clientes em mais de 20 países e regiões a partir de uma base produtiva de 25 000 metros quadrados que abrange usinagem de ferramentas, estampagem de metais, moldagem por injeção, usinagem CNC e montagem final de motores. As aprovações UL, CCC, CE e RoHS aplicam-se a modelos específicos e devem ser confirmadas mediante a documentação do produto.

Programas-piloto com MOQ flexível e entrega rápida de amostras permitem que compradores avaliem este motor ECM de 3/4 HP antes de fazer pedidos em volume. O suporte técnico abrange fiação personalizada, marcação privada e acordos de fornecimento, auxiliando distribuidores e fabricantes OEM a integrar este motor de ventilador HVAC aos programas de motores de ventilador para fornalhas e motores de ventilador para manipuladores de ar em seus mercados.
