Moteur du ventilateur du condenseur : la clé d'un fonctionnement stable du condenseur ?

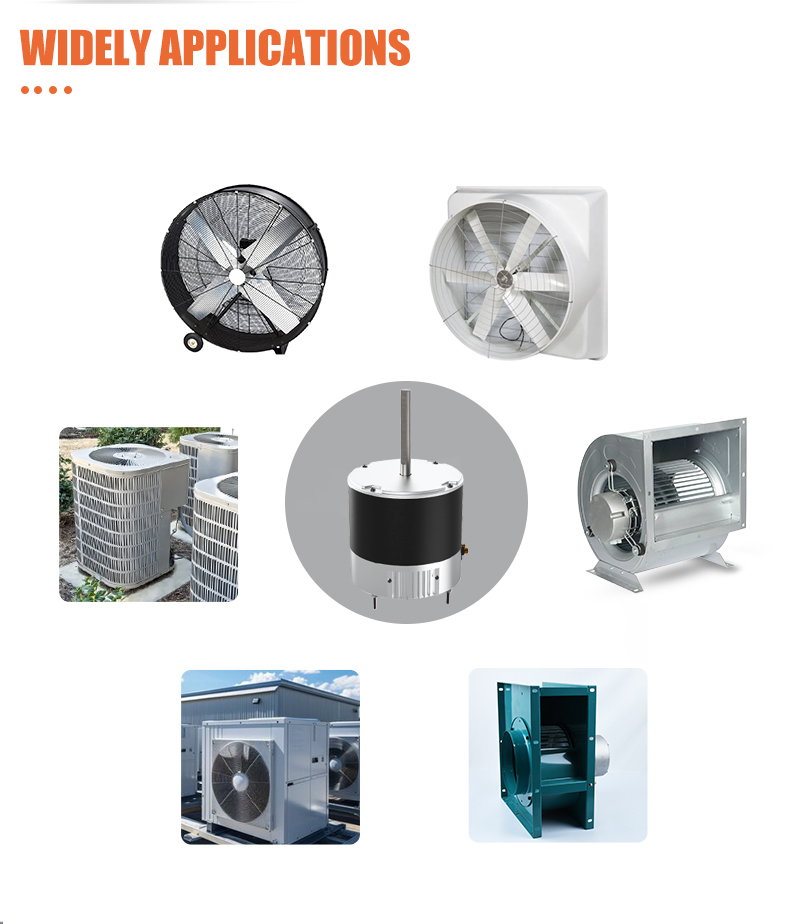

Comprendre le rôle du moteur du ventilateur du condenseur dans les systèmes de climatisation et de ventilation

Rôle du moteur du ventilateur du condenseur dans un système de climatisation

Le moteur du ventilateur du condenseur fonctionne en faisant circuler de l'air sur le serpentin du condenseur, ce qui permet d'évacuer la chaleur du réfrigérant vers l'air extérieur. Cette pièce est située dans l'unité extérieure et joue un rôle important pour empêcher le compresseur de surchauffer, tout en assurant un fonctionnement efficace de l'ensemble du système. Des recherches indiquent que lorsque le flux d'air est obstrué, la puissance de refroidissement diminue d'environ 30 %, selon les résultats obtenus par Pengfei en 2023. Cela souligne fortement l'importance cruciale d'un bon débit d'air pour maintenir les transformations essentielles du réfrigérant et réguler les niveaux de pression dans tout le système.

Fonction du moteur du ventilateur du condenseur dans un système de climatisation

Dans les systèmes de climatisation, le moteur du ventilateur du condenseur synchronise ses cycles avec ceux du compresseur afin d'optimiser le transfert de chaleur. Il aspire l'air ambiant à travers les ailettes du condenseur, abaissant la température du fluide frigorigène de ~120°F à 90°F avant sa recirculation. Les systèmes modernes utilisent des moteurs protégés thermiquement qui s'arrêtent automatiquement en cas de surchauffe, empêchant ainsi une défaillance catastrophique du compresseur.

Principes de fonctionnement du moteur du ventilateur du condenseur et sa commande par le module ECM/PCM

Les moteurs à commutation électronique (ECM) et les modules de commande de groupe motopropulseur (PCM) ajustent dynamiquement la vitesse du ventilateur en fonction de :

Ce fonctionnement à vitesse variable réduit les pertes dues aux cycles de marche-arrêt et prolonge la durée de vie du moteur de 40 à 60 % par rapport aux modèles à vitesse fixe (Ponemon 2022). Les systèmes ECM/PCM y parviennent grâce à un retour en temps réel des capteurs situés sur les serpentins du condenseur et les conduites de fluide frigorigène.

Reconnaître une panne : signes courants d'un moteur de ventilateur de condenseur défectueux

Bruit anormal provenant de l'unité de condensation

Lorsqu'une unité de CVC extérieure commence à émettre des bruits de grincement, un bourdonnement constant ou des cliquetis agaçants, cela signifie généralement qu'il y a un problème avec le moteur du ventilateur du condenseur. La plupart du temps, cela se produit parce que les roulements sont usés, des pièces se sont desserrées quelque part, ou peut-être que les pales du ventilateur ne sont plus correctement alignées. Prenons par exemple ce bourdonnement continu. Cela pourrait en réalité indiquer que le condensateur est sur le point de lâcher, luttant pour fournir suffisamment d'énergie afin de faire démarrer le moteur. Si on ignore complètement ces problèmes, ils ne feront qu'empirer avec le temps. Les composants continuent de s'user plus rapidement que la normale, et avant longtemps, il faudra remplacer entièrement le moteur au lieu de se contenter d'une réparation simple.

Aucun air froid provenant de l'unité de climatisation

Si le moteur du ventilateur du condenseur cesse de fonctionner, le système peine à évacuer correctement la chaleur. La température du réfrigérant commence à augmenter tandis que la puissance de refroidissement globale chute fortement. Des études indiquent que lorsque l'air ne circule pas à travers l'unité en raison de l'arrêt du ventilateur, les performances de refroidissement peuvent diminuer d'environ 40 % assez rapidement, parfois en seulement quelques heures. Le compresseur n'a d'autre choix que de compenser en fonctionnant plus longtemps et plus intensément que d'habitude. Cette contrainte supplémentaire conduit fréquemment à des arrêts automatiques intégrés dans les systèmes modernes ou à une augmentation dangereuse de la pression dans les conduites de réfrigérant, nécessitant une intervention immédiate.

Arrêts fréquents de la climatisation

Les moteurs du ventilateur du condenseur qui surchauffent provoquent fréquemment des arrêts généralisés du système afin d'éviter d'endommager le compresseur. Des études sectorielles révèlent que lorsque la température des moteurs dépasse 150 °F, les dispositifs de protection thermique se déclenchent souvent, interrompant brusquement le fonctionnement. Dans les cas graves, une surchauffe prolongée peut courber les pales du ventilateur ou détériorer les enroulements du moteur, nécessitant un remplacement complet.

Symptômes de conduite causés par un moteur de ventilateur de condenseur défectueux

Lorsqu'un moteur commence à se détériorer, il exerce une contrainte supplémentaire sur l'ensemble du système de chauffage, ventilation et climatisation. Cela se traduit généralement par des cycles inhabituels, des pics de consommation énergétique et des températures qui ne restent pas stables dans l'espace concerné. Les techniciens qui interviennent sur ces systèmes constatent fréquemment que des démarrages retardés du moteur ou des vitesses anormales du ventilateur perturbent l'équilibre de pression à l'intérieur de l'appareil. Ces déséquilibres se manifestent souvent par des messages d'erreur sur les systèmes plus récents, tels que des avertissements de "pression élevée en tête" ou des alertes relatives à un "débit d'air insuffisant". Régler les problèmes dès leur apparition peut éviter bien des complications ultérieurement. Si elles ne sont pas corrigées, de petites anomalies ont tendance à s'amplifier et à endommager gravement les compresseurs ou à griller complètement des composants électriques.

Maintenir l'efficacité : le rôle du moteur du ventilateur de condenseur dans la performance du système

Efficacité du flux d'air et de la ventilation dans la performance du condenseur

Le moteur du ventilateur du condenseur joue un rôle important dans le bon fonctionnement des systèmes de chauffage, ventilation et climatisation, car il assure un flux d'air constant à travers l'unité de condensation. Lorsque tout fonctionne correctement, ce moteur déplace environ 2000 à 3000 pieds cubes d'air par minute au-dessus des serpentins. Ce flux d'air est essentiel pour maintenir le réfrigérant à des niveaux de pression adéquats et assurer un équilibre thermique optimal dans tout le système. Si les serpentins sont sales ou si des obstructions bloquent les ventilations, l'ensemble du système doit alors fournir un effort bien plus important que la normale. On parle ici d'une augmentation de charge pouvant aller de 15 à même 30 pour cent. Cela se traduit par des factures d'électricité plus élevées et une détérioration accélérée des composants avec le temps.

Rôle du moteur du ventilateur du condenseur dans le processus de dissipation de chaleur

Les moteurs aident à dissiper la chaleur en aspirant de l'air extérieur à travers les serpentins du condenseur que nous connaissons tous. Lorsque cet air passe sur les serpentins, il capte la chaleur du fluide frigorigène qui a été comprimé. Certaines études indiquent que lorsque les ventilateurs tournent à la vitesse appropriée, ils peuvent réduire la pression amont de 20 à 25 psi par rapport à ce qui se produit lorsque les moteurs commencent à se détériorer. Et pourquoi cela est-il important ? Eh bien, ces surcharges du compresseur sont responsables d'environ un tiers des pannes de climatisation lorsque les températures montent en flèche. Il est donc logique de surveiller ce paramètre.

Impact des débris et des obstructions de flux d'air sur les performances du condenseur

Lorsque la poussière s'accumule avec les feuilles et que la glace se forme sur l'équipement, cela peut réduire considérablement le flux d'air, parfois jusqu'à quarante pour cent. Cette réduction entraîne une montée des températures du fluide frigorigène bien au-delà des niveaux considérés comme sûrs pour un fonctionnement correct. Selon des recherches menées sur le terrain en 2023, près des trois quarts de tous les problèmes liés aux moteurs de ventilateur de condenseur étaient en réalité causés par ces particules qui exercent une contrainte supplémentaire au fil du temps. Pour maintenir un fonctionnement optimal, un entretien régulier est nécessaire. Nettoyer les serpentins deux fois par an et s'assurer qu'il y ait au moins vingt-quatre à trente-six pouces d'espace autour des unités extérieures fait réellement une différence. Ces mesures simples ajoutent généralement entre trois et cinq années supplémentaires à la durée de vie des moteurs avant qu'un remplacement ne soit nécessaire.

Point clé : Le moteur du ventilateur de condenseur agit comme le système circulatoire du dispositif — sans un flux d'air adéquat et une dissipation efficace de la chaleur, même les compresseurs et fluides frigorigènes les plus robustes ne peuvent assurer un refroidissement efficace.

Diagnostic et résolution des problèmes du moteur du ventilateur du condenseur

Procédures d'inspection, de test et de diagnostic pour le moteur du ventilateur du condenseur

Commencez par les bases lors du dépannage de ces unités. Vérifiez s'il y a effectivement du courant qui arrive jusqu'au système, en examinant également les disjoncteurs et l'interrupteur de déconnexion. Selon des rapports sectoriels récents datant de 2024, près de la moitié (environ 42 %) de tous les problèmes liés aux moteurs de ventilateur de condenseur sont en réalité dus à des anomalies électriques, telles que des relais défectueux ou des condensateurs usagés. Saisissez votre fidèle multimètre et vérifiez la tension présente aux bornes du moteur, tout en inspectant attentivement le câblage à la recherche de signes de corrosion ou d'usure. Et n'oubliez pas, mesdames et messieurs, même les petits détails ont leur importance ! Lorsque vous travaillez spécifiquement avec des moteurs commandés par ECM ou PCM, pensez à effectuer un diagnostic pour relever les codes d'erreur à l'aide des outils spécialisés recommandés par le fabricant. Ces petits éléments contiennent souvent la clé pour résoudre des pannes plus complexes par la suite.

Causes fréquentes de surchauffe des moteurs de ventilateur de condenseur

La surchauffe résulte souvent d'un débit d'air restreint dû à l'accumulation de débris, ce qui augmente la charge du moteur jusqu'à 30 % (Pengfei Motor 2024). D'autres causes possibles incluent :

• Une lubrification inadéquate dans les moteurs à paliers lisses
• Des fluctuations de tension excédant ±10 % de la capacité nominale
• Des températures ambiantes supérieures à 120 °F (49 °C) dans des espaces mal ventilés

Signes de surchauffe d'un moteur de ventilateur de condenseur

Recherchez une décoloration thermique sur les enroulements du moteur ou une odeur de brûlé près de l'unité de condensation. Le moteur peut s'arrêter et se remettre en marche de façon répétée ou déclencher les dispositifs de protection thermique. Selon des données récentes, les systèmes dont les moteurs surchauffent consomment 20 à 35 % d'énergie en plus pendant les pics de charge (Dallas Heating AC 2024).

Procédure pas à pas pour la réparation et le remplacement du moteur du ventilateur de condenseur

1. Coupez l'alimentation électrique et retirez la grille du condenseur
2. Testez la continuité des enroulements du moteur (résistance idéale : 2 à 4 Ω)
3. Remplacez les condensateurs défectueux en respectant les valeurs en microfarads (μF)
4. Pour le remplacement complet du moteur, alignez les dimensions de l'arbre et le sens de rotation
5. Recalibrez les contrôleurs ECM/PCM après l'installation

Considérations de coûts et pièces OEM par rapport aux pièces d'après-vente

Les moteurs de ventilateur de condenseur OEM coûtent généralement entre 150 et 400 $ et offrent des garanties prolongées (3 à 5 ans). Les alternatives d'après-vente sont 30 à 50 % moins chères, mais peuvent réduire l'efficacité du flux d'air de 12 à 18 % à long terme. Vérifiez toujours que les moteurs de remplacement répondent aux normes de performance AHRI pour assurer la compatibilité du système.

Assurer la longévité : maintenance préventive et avancées technologiques

Pratiques de maintenance régulières pour prolonger la durée de vie du moteur

L'entretien préventif permet d'éviter 68 % des pannes de moteurs de ventilateur de condenseur selon les données de maintenance HVAC de 2023. Mettez en œuvre ces pratiques essentielles :

• Inspections mensuelles en cas de vibrations anormales ou d'usure des roulements
• Test électrique saisonnier des enroulements et des condensateurs
• Contrôles d'alignement semestriels entre les pales du ventilateur et l'arbre du moteur

Les techniciens utilisant la thermographie infrarouge détectent 43 % de problèmes en développement de plus que lors d'inspections visuelles seules (Facility Engineering Journal 2022).

Routines de nettoyage et de lubrification pour des performances optimales

L'accumulation de débris réduit l'efficacité du flux d'air de 19 à 37 % dans les unités commerciales typiques. Suivez ce protocole de nettoyage :

1. Couper l'alimentation et isoler l'unité condenseur
2. Éliminer la végétation et la poussière à l'aide d'air comprimé
3. Appliquer un produit de nettoyage de calandre homologué pour ailettes en aluminium
4. Lubrifier les roulements avec une graisse certifiée NSF

Les moteurs à roulements à bagues nécessitent un regraissage tous les 3 000 heures de fonctionnement, tandis que les modèles équipés de ports d'huile nécessitent un changement d'huile SAE-20 lors de la maintenance de printemps et d'automne.

Surveillance des connexions électriques et de l'état des condensateurs

La corrosion au niveau des borniers provoque 29 % des pannes de moteurs évitables (Rapport sur la sécurité électrique 2024). Utilisez ces techniques de diagnostic :

Remplacez les condensateurs présentant une perte de capacité >15 % ou un gonflement visible.

Évolutions des moteurs de ventilateur de condenseur à vitesse variable

Les conceptions modernes de moteurs ECM (moteur à courant continu électronique) consomment 58 % d'énergie en moins par rapport aux modèles traditionnels à pôle bagués, tout en maintenant une constance du débit d'air de ±1 %. Le rapport sur l'efficacité HVAC de 2023 révèle que les moteurs à vitesse variable :

• Maintiennent une pression optimale de refoulement dans une plage allant de -20 °F à 125 °F de température ambiante
• Réduisent le cycle du compresseur de 72 %
• Fonctionnent 22 dB plus silencieusement que les alternatives à vitesse fixe

Ces moteurs ajustent dynamiquement le nombre de tours par minute en fonction des capteurs de pression du réfrigérant et des calculs du bulbe humide ambiant.

Fonctionnement et commande du moteur du ventilateur de condenseur par ECM/PCM

Les systèmes PCM avancés (module de commande de groupe motopropulseur) analysent 87 paramètres opérationnels toutes les 50 millisecondes, notamment :

• La surchauffe de refoulement
• La température d'entrée de l'air au condenseur
• Consommation de courant du compresseur

Ces données en temps réel permettent à des algorithmes prédictifs de :

1. Anticiper les charges thermiques 15 minutes à l'avance
2. Ajuster la vitesse des ventilateurs par paliers de 5 %
3. Prévenir le gel du serpentin en dessous de 40 °F
4. Éviter les coupures de pression au-dessus de 125 °F

Les fabricants signalent une durée de vie du moteur allongée de 41 % dans les systèmes commandés par PCM par rapport aux conceptions conventionnelles avec interrupteur de pression.

Questions fréquemment posées

Quelle est la fonction du moteur du ventilateur du condenseur dans un système de CVC ?

Le moteur du ventilateur du condenseur fait circuler de l'air sur le serpentin du condenseur afin d'évacuer la chaleur du fluide frigorigène vers l'air extérieur, ce qui aide le compresseur à maintenir une température optimale et garantit le fonctionnement efficace du système.

Comment savoir si mon moteur du ventilateur du condenseur est en panne ?

Les signes d'un moteur de ventilateur de condenseur défectueux incluent des bruits étranges provenant de l'unité de condensation, l'absence d'air froid provenant du climatiseur, des arrêts fréquents du système de climatisation et des températures irrégulières.

À quelle fréquence la maintenance des moteurs de ventilateur de condenseur doit-elle être effectuée ?

L'entretien régulier doit inclure des inspections mensuelles, des tests électriques saisonniers, des vérifications d'alignement semestrielles et le respect des routines de lubrification prescrites afin d'assurer un fonctionnement optimal et une longévité accrue du moteur.

Quelles sont les différences de coût entre les moteurs de ventilateur de condenseur d'origine (OEM) et les pièces de rechange après-vente ?

Les moteurs de ventilateur de condenseur OEM coûtent entre 150 et 400 $, avec des garanties prolongées, tandis que les options après-vente sont moins chères de 30 à 50 %, mais peuvent réduire l'efficacité du flux d'air de 12 à 18 % au fil du temps.
