Moteur de climatisation : Assure le fonctionnement efficace des systèmes de climatisation

Rôle des moteurs de CVC dans la performance et la commande du système

Impact des moteurs de CVC sur l'efficacité globale du système

Le cœur de tout système de chauffage et de climatisation réside dans son moteur CVC, qui a un impact majeur sur la quantité d'énergie consommée et sur le rendement global du système. Les bâtiments commerciaux consacrent généralement entre 40 et 60 pour cent de leur budget énergétique total à ces seuls systèmes, et les moteurs inefficaces gaspillent simplement de l'argent. Les moteurs modernes à haute efficacité réduisent la puissance perdue grâce à une conception électromagnétique améliorée et à une friction moindre pendant le fonctionnement. Lorsque les entreprises passent spécifiquement à des moteurs de classe IE4, elles constatent souvent une baisse d'environ 12 à 15 pour cent de leurs factures d'électricité, selon des données récentes du Département de l'énergie des États-Unis. Ce type de mise à niveau est judicieux à la fois sur le plan économique et environnemental, permettant aux installations d'économiser de l'argent tout en fonctionnant de manière plus propre.

Intégration des moteurs CVC dans les ventilateurs, soufflantes et compresseurs

Les moteurs alimentent trois composants essentiels :

• Les fans : Maintenir le flux d'air nécessaire à l'échange thermique dans les condenseurs et les évaporateurs
• Souffleurs : Distribuer de l'air conditionné dans les conduits avec précision
• Compresseurs<br> : Réguler le débit de réfrigérant dans les cycles de refroidissement

Les moteurs mal dimensionnés provoquent des déséquilibres d'écoulement d'air, des chutes de pression ou des fuites de réfrigérant. Une étude de l'ASHRAE de 2023 a révélé que 67 % des pannes prématurées de compresseurs étaient liées à des profils de couple moteur inadaptés, soulignant ainsi l'importance d'un choix approprié du moteur.

Optimiser les performances grâce à une commande précise du moteur

Les moteurs à vitesse variable peuvent aujourd'hui ajuster leur puissance en temps réel grâce à des capteurs intégrés et à des systèmes de commande intelligents. Ils résolvent ce problème agaçant lié aux anciens moteurs monovitesse, qui fonctionnent soit à plein régime, soit complètement arrêtés, ce qui gaspille énormément d'électricité lorsque les installations ne fonctionnent pas à pleine capacité. Prenons l'exemple des hôpitaux ayant adopté des moteurs ECM associés à des contrôleurs PID sophistiqués. Les chiffres montrent une baisse d'environ 20 % des coûts de chauffage et de climatisation, sans compromettre les exigences en matière de qualité de l'air qu'ils doivent respecter. Cela paraît logique, car des commandes plus intelligentes signifient des performances améliorées à tous les niveaux.

Évolutions de l'efficacité énergétique dans la technologie des moteurs de climatisation

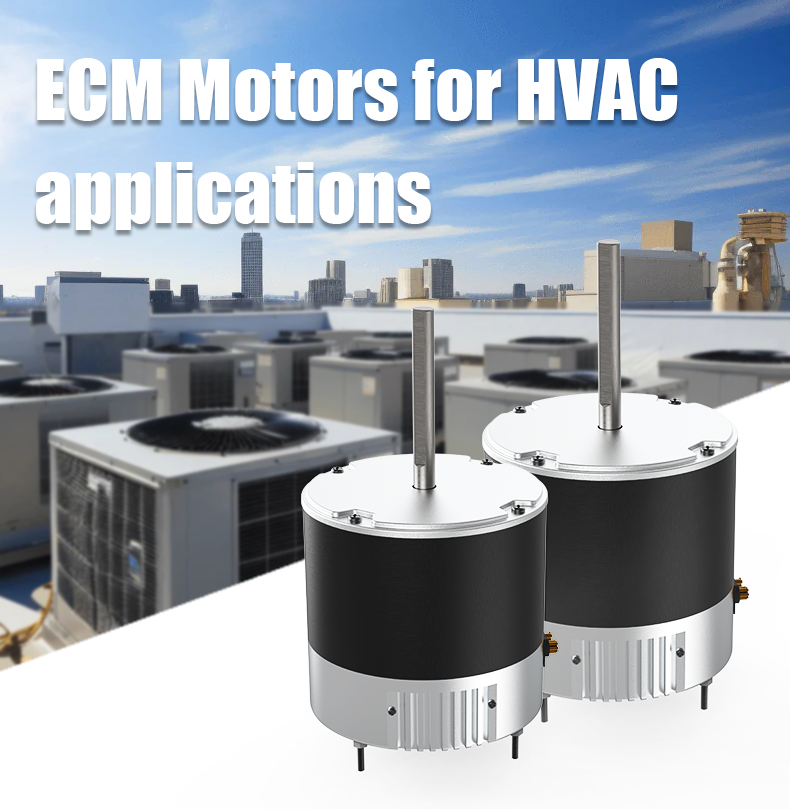

Moteurs à courant continu sans balais (BLDC) et moteurs à commutation électronique (ECM)

De nos jours, les moteurs à courant continu sans balais (BLDC) ainsi que les moteurs à commutation électronique (ECM) sont devenus pratiquement des équipements standard dans les systèmes modernes de chauffage, ventilation et climatisation à haute efficacité. Leur principal avantage ? Ils éliminent ces balais gênants qui s'usent avec le temps, ce qui leur permet d'atteindre une efficacité comprise entre environ 92 et près de 96 pour cent. C'est bien supérieur aux anciens moteurs à induction CA qui atteignaient à peine 75 à 80 %. Selon certains rapports sectoriels de l'année dernière, les bâtiments utilisant des ECM ont réduit leurs factures énergétiques d'environ 20 à 30 % dans les environnements commerciaux. Ce qui distingue encore davantage les moteurs BLDC, c'est leur capacité à gérer des charges variables. Ces moteurs peuvent ajuster leur puissance en temps réel selon les besoins, évitant ainsi la surchauffe lorsque la demande fluctue au cours de la journée.

Maximiser l'efficacité avec les variateurs de fréquence (VFD)

Les variateurs de fréquence, ou VFD en abrégé, permettent vraiment de réduire les coûts énergétiques car ils ajustent la vitesse des moteurs en fonction des besoins réels à chaque instant. La plupart des moteurs fonctionnent en continu à pleine puissance, mais avec un VFD installé, ils ralentissent lorsque la charge est moindre. Des études sectorielles ont montré que cette approche permet d'économiser environ 40 à 50 pour cent de consommation d'énergie, notamment pour les grands ventilateurs centrifuges utilisés dans les systèmes de ventilation. Et il ne s'agit pas seulement d'économiser sur la facture d'électricité. Ces variateurs réduisent également l'usure du matériel. Les moteurs ont une durée de vie prolongée de trois à cinq ans par rapport à leur fonctionnement à vitesse constante. Les usines manufacturières ayant adopté la technologie VFD signalent des améliorations notables dans leurs plannings de maintenance et dans la fiabilité globale de leurs équipements.

Étude de cas : Économies d'énergie dans un immeuble de bureaux de taille moyenne grâce à l'utilisation de VFDs

Une rénovation de 2023 a remplacé les moteurs à vitesse fixe par des MCE commandés par variateurs de fréquence dans un immeuble de bureaux de 50 000 pieds carrés. Sur une période de 12 mois, le système a permis d'obtenir :

Ces résultats montrent comment les technologies modernes de moteurs permettent de se conformer à des normes telles que ASHRAE 90.1 tout en offrant un retour sur investissement opérationnel mesurable.

Moteurs de CVC à vitesse fixe contre à vitesse variable : comparaison des performances et des coûts

Différences opérationnelles et limites d'efficacité des moteurs à vitesse fixe

Les moteurs à vitesse unique fonctionnent à plein régime jusqu'à ce qu'ils atteignent le seuil du thermostat, puis s'arrêtent complètement. Cela provoque des fluctuations de température désagréables que nous connaissons tous bien, généralement une différence d'environ 2 à 3 degrés Fahrenheit. Et devinez quoi ? Le démarrage et l'arrêt constants usent plus rapidement les compresseurs – des études montrent environ 35 % d'usure supplémentaire par rapport aux modèles à vitesse variable, selon la recherche de Trane datant de 2023. Certes, ces moteurs de conception ancienne peuvent permettre des économies initiales, car ils coûtent généralement 30 à 50 % de moins que les options plus récentes. Mais les propriétaires devraient réfléchir à deux fois avant de choisir cette option, car à long terme, notamment dans les régions au climat doux, ces systèmes finissent par coûter environ 20 à 30 % de plus chaque année en factures d'électricité en raison de leur cycle de fonctionnement inefficace.

Avantages des moteurs à vitesse variable dans les systèmes de CVC modernes

Les moteurs à vitesse variable fonctionnent entre 25 et 100 % de leur capacité, éliminant ainsi les pertes par cyclage. Leur démarrage progressif réduit les surtensions électriques de 70 %, en maintenant la température à ±0,5 °F près. Les principaux avantages incluent :

• 40 à 60 % de consommation d'énergie en moins dans les climats humides grâce à une déshumidification continue à basse vitesse
• 65 % de pannes de roulements en moins dues à une réduction des contraintes mécaniques
• Compatibilité totale avec les variateurs de fréquence (VFD) pour un ajustement précis à la charge

Étude de cas : Remplacement des installations hospitalières par des moteurs à vitesse variable

Un hôpital du Midwest a remplacé 78 moteurs monovitesse par des unités ECM en 2022, obtenant les résultats suivants :

L'investissement de 2,1 M$ a permis un retour sur investissement complet en 4,7 ans grâce à des économies annuelles d'énergie de 380 000 $ et à une réduction des besoins de maintenance.

Technologies intelligentes et intégration de l'IoT dans les moteurs de systèmes de chauffage, ventilation et climatisation

Essor des systèmes de chauffage, ventilation et climatisation intelligents et connectés

Les moteurs de chauffage, ventilation et climatisation d'aujourd'hui agissent comme des composants intelligents dans les installations d'automatisation des bâtiments, connectés via la technologie IoT pour réguler précisément la circulation de l'air, la température des pièces et la consommation énergétique globale. Ces systèmes intègrent des capteurs qui transmettent en temps réel des informations à des serveurs cloud, permettant ainsi d'ajuster les paramètres lorsqu'une personne entre dans un bâtiment ou lorsque des conditions météorologiques défavorables sont prévues. Selon des études de marché récentes provenant de la région Asie-Pacifique vers 2024, les bâtiments équipés de ces systèmes connectés réalisent environ 30 % d'économies sur leurs factures d'électricité, car ils peuvent adapter leur consommation en fonction des besoins réels. Associés à des thermostats intelligents sophistiqués et à des logiciels de gestion de bâtiments, les gestionnaires d'installations peuvent désormais tout contrôler depuis leur téléphone. Et malgré toutes ces avancées technologiques, la plupart des installations continuent de respecter les normes ASHRAE en matière de ventilation adéquate et de niveaux de confort.

IoT et maintenance prédictive pour une fiabilité accrue des moteurs

Surveiller des paramètres tels que les niveaux de vibration, les variations de température et la consommation d'énergie permet de détecter les problèmes bien avant qu'ils n'entraînent des pannes majeures. Les dernières technologies d'apprentissage automatique analysent les performances passées ainsi que les mesures actuelles pour prédire quand des pièces devront être remplacées. Selon le rapport technologique HVAC de 2024, ces prévisions atteignent environ 92 % de précision. Les installations qui mettent en œuvre ce système constatent également des avantages concrets : elles subissent environ 41 % de temps d'arrêt imprévu en moins, leurs intervalles de maintenance s'allongent d'environ 15 à 20 %, et leurs dépenses annuelles totales de réparation diminuent d'environ 23 % par rapport à une simple intervention après panne. Pour de nombreux responsables d'usine, cela représente un changement radical dans la gestion de l'état de leurs équipements.

BLDC vs. ECM : Évaluation de la valeur et des performances à long terme

Dans les systèmes de CVC intelligents actuels, les moteurs BLDC et ECM sont devenus le choix privilégié car ils s'intègrent très bien aux systèmes de contrôle numériques modernes. Prenons l'exemple des moteurs BLDC : ils offrent de très bonnes performances dans les situations où le couple varie, comme avec les ventilateurs centrifuges. Ils peuvent réduire la consommation d'énergie d'environ 65 % par rapport aux anciens moteurs à induction monophasés. Ensuite, il y a les ECM qui offrent un contrôle de vitesse bien supérieur, atteignant une précision proche de ±1 tr/min. Cela les rend idéaux pour les unités de traitement d'air haute précision présentes dans de nombreux bâtiments. L'inconvénient ? Ils ont un surcoût initial, généralement entre 18 % et 22 % plus élevé que les alternatives. Mais en considérant l'ensemble, des études montrent que ces deux types de moteurs se rentabilisent généralement en trois à quatre ans dans la plupart des installations commerciales, grâce à des coûts de fonctionnement réduits et à des besoins de maintenance moins fréquents.

Maintenance, durabilité et avantages en termes de coût du cycle de vie des moteurs de CVC à haut rendement

Modes de défaillance courants et stratégies de maintenance préventive

La surchauffe, l'usure des roulements et la dégradation de l'isolation provoquent 72 % des pannes de moteurs de climatisation dans les environnements commerciaux (AtmosphereAC, 2023) — souvent dues à une lubrification insuffisante, à l'accumulation de poussière ou à des fluctuations de tension. Des mesures proactives telles que des inspections trimestrielles par thermographie infrarouge réduisent les pannes imprévues de 40 % et diminuent le gaspillage énergétique de 15 à 18 %. Les stratégies efficaces incluent :

• Lubrification des roulements : Prolonge la durée de vie de 3 à 5 ans
• Équilibrage dynamique : Réduit l'usure liée aux vibrations de 60 %
• Surveillance thermique : Détecte les problèmes d'enroulement 6 à 8 mois à l'avance

Les programmes de maintenance annuelle réduisent les coûts de réparation de 1 200 $ à 2 500 $ par moteur par rapport aux approches réactives, selon une étude menée sur six ans dans des installations industrielles.

Allonger la durée de vie des moteurs de climatisation grâce à la technologie à vitesse variable

Les moteurs à vitesse variable durent 30 % plus longtemps que les modèles à vitesse fixe en éliminant les cycles répétés de démarrage et d'arrêt. Leur fonctionnement progressif réduit les contraintes mécaniques sur les enroulements jusqu'à 55 % (étude 2023 sur la fiabilité des systèmes CVC). Dans les climats tempérés, le fonctionnement adapté à la charge diminue le temps de fonctionnement annuel de 1 200 à 1 800 heures. Les installations rapportent :

Coût total de possession et retour sur investissement lors de la mise à niveau vers des moteurs haute efficacité

Bien que les moteurs haut de gamme coûtent 20 à 40 % plus cher initialement, ils offrent un retour sur investissement en 7 à 11 ans grâce à :

• Économie d'énergie : Réduction de 18 à 34 % de la consommation dans les systèmes CVC commerciaux
• Coûts d'entretien : 0,08 $ à 0,12 $ par heure de fonctionnement contre 0,21 $ pour les moteurs standards
• Incitations fiscales : Jusqu'à 30 % de crédit via EPACT et les programmes locaux d'efficacité énergétique

Une analyse du cycle de vie de 150 systèmes CVC hospitaliers a révélé des économies de 740 000 $ par établissement sur 15 ans après la mise à niveau vers des moteurs ECM, les intervalles de remplacement de l'isolation passant de 6 à 10 ans — démontrant une durabilité à long terme et une valeur financière.

FAQ

Quels sont les principaux avantages du passage à des moteurs CVC à haute efficacité ?

Les moteurs CVC à haute efficacité peuvent réduire considérablement la consommation d'énergie, diminuer les coûts de maintenance et prolonger la durée de vie du matériel. Ils sont également plus respectueux de l'environnement et peuvent faciliter la conformité aux normes énergétiques.

Pourquoi les moteurs à vitesse variable sont-ils préférés aux moteurs à vitesse unique ?

Les moteurs à vitesse variable offrent un contrôle plus précis, ce qui améliore l'efficacité et réduit la consommation d'énergie. Ils limitent également l'usure des composants et éliminent les fluctuations de température, améliorant ainsi la performance globale du système.

Comment les variateurs de fréquence améliorent-ils l'efficacité des moteurs CVC ?

Les variateurs de fréquence (VFD) ajustent la vitesse du moteur en fonction de la demande, réduisant ainsi la consommation d'énergie inutile et l'usure. Cela permet d'économiser de l'énergie et prolonge la durée de vie des moteurs.
