motor ECM de ventilação, substituição OEM, 1 CV, 277 V, 1075 rpm, torque constante, modelo X-13, 5 pinos, 5 velocidades, carcaça 48, referências 10861, 10866, M055PWCSL-0276, 51-105203-18

Visão Geral do Produto (Resumo Breve)

Edifícios comerciais na América do Norte frequentemente operam equipamentos de climatização (HVAC) a partir de circuitos de iluminação de 277 V, e um motor de ventilador de substituição deve funcionar com essa alimentação. Este motor ECM de 1 CV com alimentação de 277 V é uma substituição de cinco pinos projetada especificamente para tais instalações: opera a 1075 RPM em um padrão de carcaça NEMA 48, conecta-se diretamente ao conector existente de cinco pinos e corresponde à família X-13 de torque constante, bem como a números OEM como 10861, 10866, M055PWCSL-0276 e 51-105203-18. O controlador de torque constante responde às variações de pressão no duto e mantém este motor de ventilador HVAC fornecendo um fluxo de ar estável, enquanto cinco terminais de velocidade de 24 VCA oferecem aos instaladores uma maneira direta de ajustar a saída do ventilador. A Zhongshan Pengfei Electric Appliance Co., Ltd. fornece este motor ECM OEM como um motor confiável de ventilador para fornalhas e para unidades de tratamento de ar (air handler), destinado a projetos e programas de equipamentos comerciais de 277 V.

Descrição pormenorizada

a alimentação de 277 V é comum em circuitos comerciais de iluminação e CVC, portanto, um motor ECM de 1 CV classificado para essa tensão pode ser instalado diretamente em aplicações onde unidades de 120 V ou 208–230 V exigiriam um transformador. Este motor ECM de 1 CV combina um rotor BLDC com ímãs permanentes e um controlador eletrônico que ajusta continuamente a comutação para manter o torque à medida que os filtros entram em carga e as dampers se movem, o que ajuda este motor ECM para CVC a manter o fluxo de ar mais estável do que um soprador PSC de velocidade fixa durante os ciclos de refrigeração e aquecimento. O controlador ajusta o torque continuamente, de modo que a unidade opera como um motor de velocidade variável, em vez de um soprador PSC de velocidade fixa.

A interface de cinco pinos segue a convenção de controle utilizada pelas plataformas X-13, 10861, 10866, M055PWCSL-0276 e 51-105203-18, de modo que o chicote se conecta sem necessidade de reconfigurar a fiação do forno ou do manipulador de ar. O quadro NEMA 48 mantém o mesmo diâmetro, posições dos furos, ranhuras para cinta ventral e área de fixação das unidades originais. A produção ocorre em uma fábrica de 25.000 metros quadrados com usinagem CNC e laboratórios de testes, e cada motor passa por verificações elétricas e dimensionais antes de sair da instalação.

Características Principais e Benefícios Práticos

• Interface de Conexão com Plugue de Cinco Pinos: O chicote de cinco pinos segue a convenção de controle das plataformas X-13, 10861, 10866, M055PWCSL-0276 e 51-105203-18, de modo que a substituição se conecta ao conector existente com mínima reconfiguração da fiação.
• alimentação Comercial de 277 V: Projetado para operar com energia de circuito de iluminação de 277 V, este motor ECM de 277 V é adequado para fornos comerciais, manipuladores de ar e unidades compactas, sem necessidade de transformador redutor.
• Fluxo de Ar com Torque Constante: O controlador de motor ECM de torque constante ajusta o torque conforme as alterações na pressão estática, ajudando este motor de ventilador HVAC a manter um fluxo de ar mais estável em dutos exigentes.
• margem de saída de 1 HP: a saída de 1 HP fornece ao motor de ventilador de forno ou ao motor de ventilador de unidade de tratamento de ar uma margem adicional para rodas de ventilador maiores e dutos com maior pressão estática.
• Operação silenciosa e proteção: A comutação eletrônica suave, sensores térmicos e supressão de sobretensões garantem operação silenciosa e protegida em edifícios ocupados.

Vantagens Técnicas e Expertise em Engenharia

O trabalho de substituição em equipamentos de 277 V resume-se a três verificações práticas: compatibilidade da alimentação, fiação de controle e encaixe físico.

1. Compatibilidade da alimentação: A classificação de 277 V corresponde à potência dos circuitos de iluminação utilizada em muitos edifícios comerciais, de modo que um motor ECM de múltiplas velocidades evita o custo e o espaço necessários para um transformador adicional.
2. Fiação de controle: O conector de 5 pinos e as entradas de controle de derivação de 24 VCA (S1 a S5) se alinham com a fiação de controle original, com opção de controle 0–10 V e PWM para sistemas mais recentes.
3. Ajuste físico: O quadro NEMA 48 (diâmetro de 5,6 polegadas), o padrão de furos e as ranhuras na faixa ventral seguem as convenções X-13; eixos personalizados, rasgos de chaveta, conectores e marcação privada suportam programas OEM.

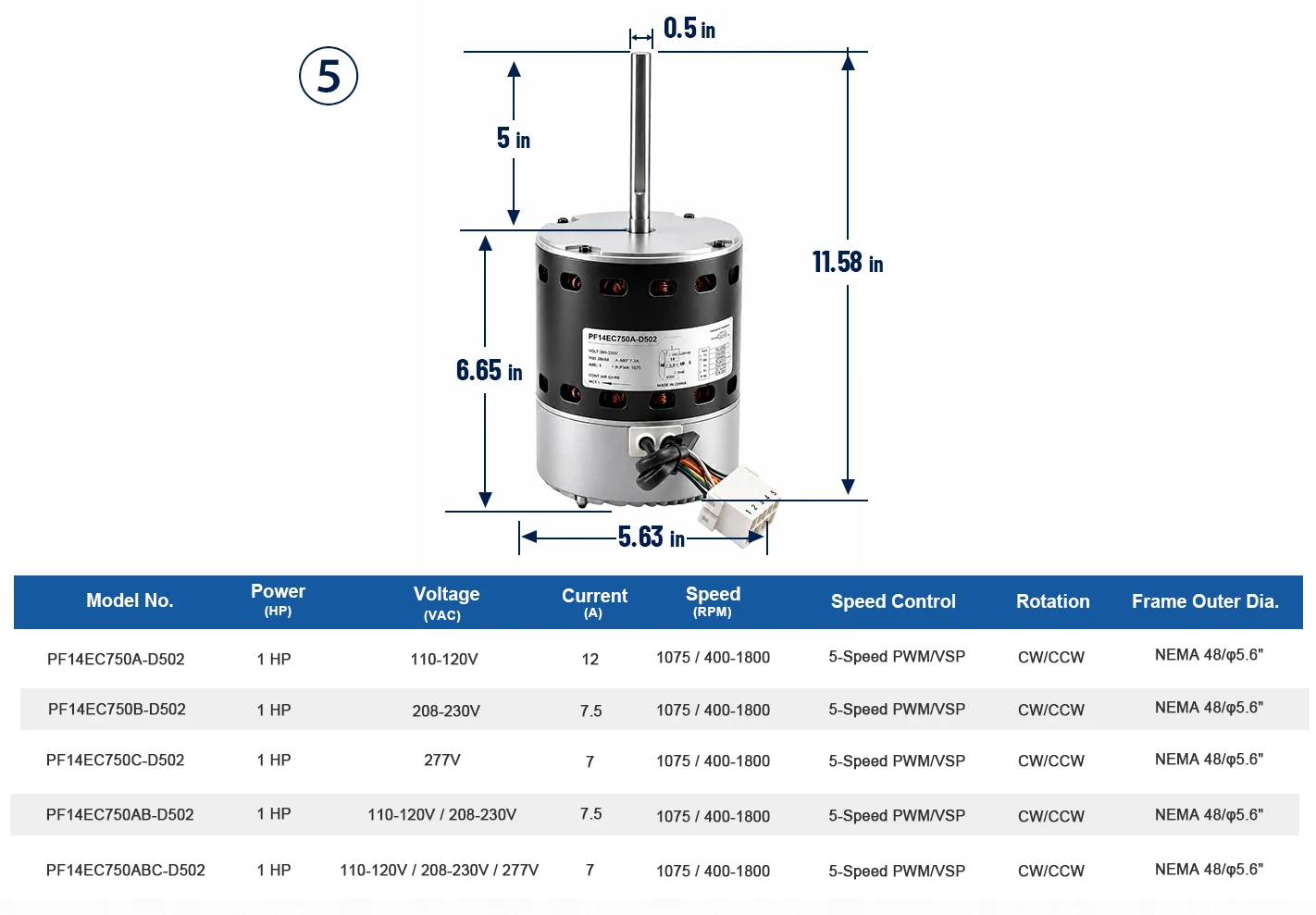

Tabela de Especificações Técnicas

Cenários de aplicação

Este motor ECM de 1 CV e 277 V cobre tarefas comerciais comuns de movimentação de ar:

• Ventiladores comerciais para fornos: Substitui motores de ventilador para fornos em equipamentos de aquecimento de 277 V em escritórios, estabelecimentos comerciais e espaços levemente industriais.
• Modernização de Manipuladores de Ar: Adequa-se à função de motor de ventilador em manipuladores de ar de 277 V, como serpentinas de ventilação, unidades de tratamento de ar (RTU) e unidades internas.
• Substituição do Ventilador do Condensador: Funciona como motor de ventilador de condensador em sistemas divididos e bombas de calor de 277 V.
• Integração OEM: Adequado para equipamentos comerciais novos com controle de 5 pinos e especificações personalizadas.

Valor Comercial e Benefícios da Parceria

Distribuidores e empresas de assistência técnica procuram um fornecedor de motores ECM de 277 V capaz de manter a qualidade mesmo em pedidos de grande volume. A Zhongshan Pengfei Electric Appliance Co., Ltd. atua no setor de HVAC há mais de 20 anos, detém mais de 100 patentes e é reconhecida como Empresa Nacional de Alta Tecnologia. A fábrica da empresa, com 25.000 metros quadrados, abrange usinagem de ferramentas, estampagem de metais, moldagem por injeção, usinagem CNC e montagem final de motores, garantindo fornecimento estável, inspeções de qualidade durante o processo produtivo e preços competitivos. Seus produtos são exportados para mais de 20 países e regiões, com documentação de conformidade ISO 9001, UL, CCC, CE e RoHS sujeita à verificação conforme o modelo específico.

MOQ flexível e entrega rápida de amostras permitem que compradores testem este motor ECM de 1 CV e 277 V em um soprador real antes de se comprometerem com pedidos em volume. O suporte de engenharia inclui layouts personalizados de fiação, opções de chicote de 5 pinos, marcação privada e acordos de fornecimento, auxiliando distribuidores e fabricantes de equipamentos originais (OEMs) a alinhar este motor ECM às exigências regionais de 277 V e aos programas comerciais de CVC.
