margine di coppia da 1 HP: La potenza nominale da 1 HP supporta ruote del ventilatore più grandi e sistemi di canalizzazione con pressione statica più elevata, garantendo a questo motore ECM a coppia costante una riserva di prestazioni per applicazioni gravose di motori per ventilatori HVAC.
Vero adattamento plug-and-play: Il telaio NEMA 48, i fori di fissaggio, le scanalature per fascetta di ritenzione e la disposizione del cavo seguono le convenzioni legacy X-13, pertanto questo motore di ricambio si installa su impianti esistenti con minima necessità di riprogettazione.
Panoramica del prodotto (sintesi breve)

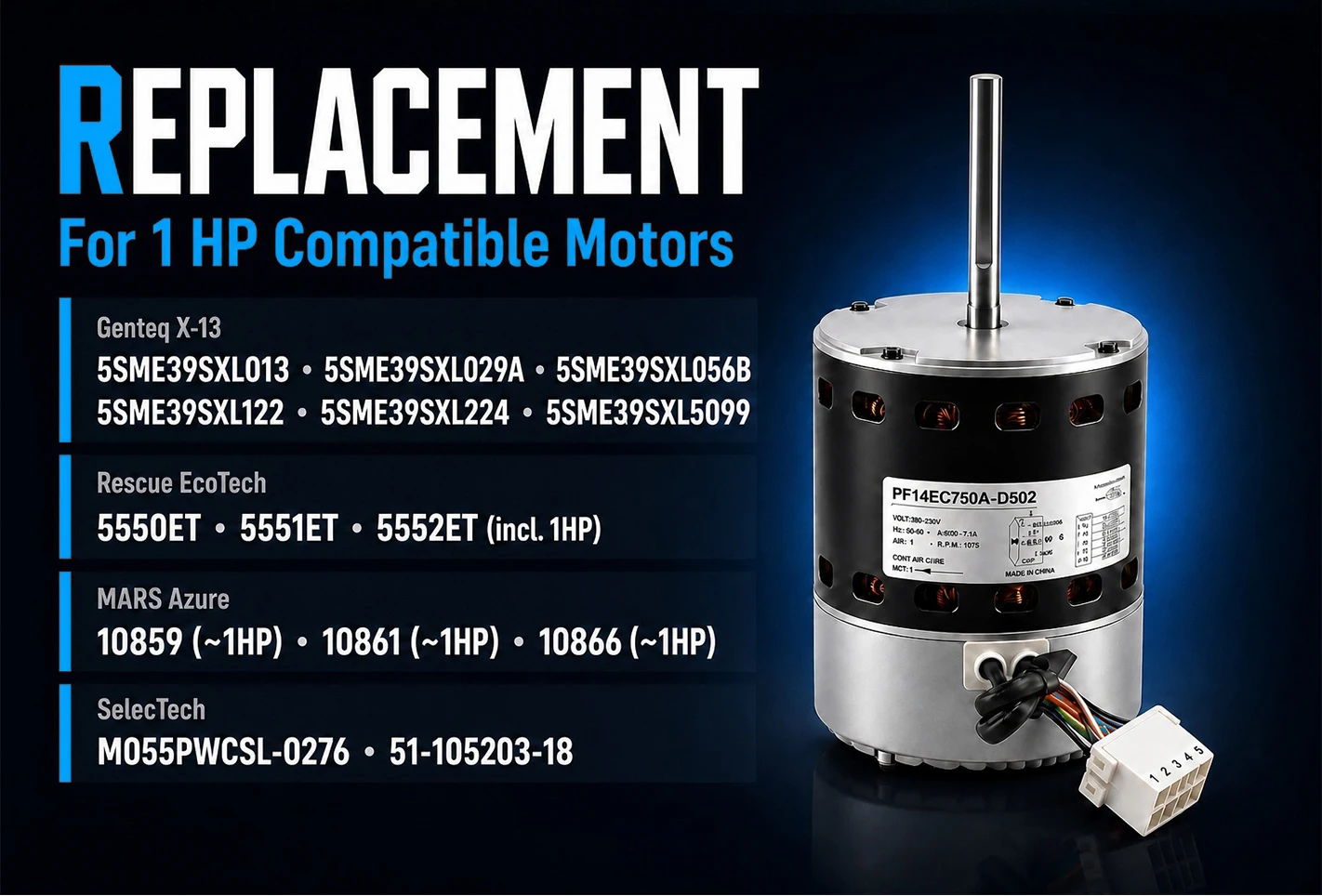

I costruttori di apparecchiature per impianti HVAC residenziali di grandi dimensioni e commerciali leggeri necessitano di un motore per ventilatore da 1 HP con coppia in eccedenza per canali ad alta pressione statica e ruote di maggiori dimensioni. Questo motore ECM da 1 HP è progettato come sostituto OEM per tale segmento: funziona a 1075 giri/min su un telaio NEMA 48 standard, accetta un’alimentazione da 110–120 V e copre le unità legacy a coppia costante delle serie Genteq X13, 5SME39SXL013, 5SME39SXL029A, 5SME39SXL056B e 5SME39SXL122. Il comportamento ECM a coppia costante garantisce che questo motore per ventilatore HVAC fornisca una portata d’aria costante nonostante le variazioni della pressione nei canali, mentre cinque impostazioni di controllo tramite morsetti a 24 VAC offrono agli ingegneri OEM e agli addetti alla manutenzione un metodo affidabile per regolare la potenza del ventilatore. Questo motore ECM OEM prodotto da Zhongshan Pengfei Electric Appliance Co., Ltd. combina una coppia di classe 1 HP con la flessibilità multi-velocità per motori per ventilatori di caldaie, motori per ventilatori di unità di trattamento aria e programmi OEM personalizzati.
Descrizione dettagliata
Forni e ventilatori più grandi spingono una maggiore quantità d’aria contro la resistenza dei canali, quindi la coppia del motore è altrettanto importante della velocità. Questo motore ECM per HVAC da 1 HP adotta una costruzione BLDC a magneti permanenti; il regolatore ne aggiusta la commutazione elettronica in modo che questo motore di ricambio per ventilatore mantenga una coppia costante vicino al valore impostato, anche con filtri intasati o variazioni nella posizione delle serrande. Per gli integratori OEM, la potenza nominale da 1 HP offre un margine di sicurezza per ruote sovradimensionate e progetti ad alta pressione statica, senza dover aumentare le dimensioni del telaio.
Il motore rispetta le convenzioni del telaio NEMA 48 delle famiglie X-13 e 5SME39SXL, quindi si monta direttamente sulle consuete piattaforme per ventilatori, con forature corrispondenti, scanalature per fascette di fissaggio e connettori per cavi identici. La produzione avviene in uno stabilimento di 25 000 metri quadrati dotato di macchinari CNC di precisione e laboratori di prova dedicati; ogni unità supera controlli strutturali ed elettrici prima della spedizione. Cinque prese di velocità a 24 VAC e un controllo opzionale 0–10 V o PWM offrono flessibilità ai costruttori di apparecchiature, sia per interventi di retrofit che per nuove installazioni.
Caratteristiche principali e vantaggi pratici
Vantaggi tecnici ed esperienza ingegneristica
Per gli acquirenti OEM, il valore di un motore ECM da 1 HP risiede nella prevedibilità delle sue prestazioni rispetto a tre aspetti ingegneristici: comportamento termico, costanza della portata d’aria e adattamento all’integrazione.

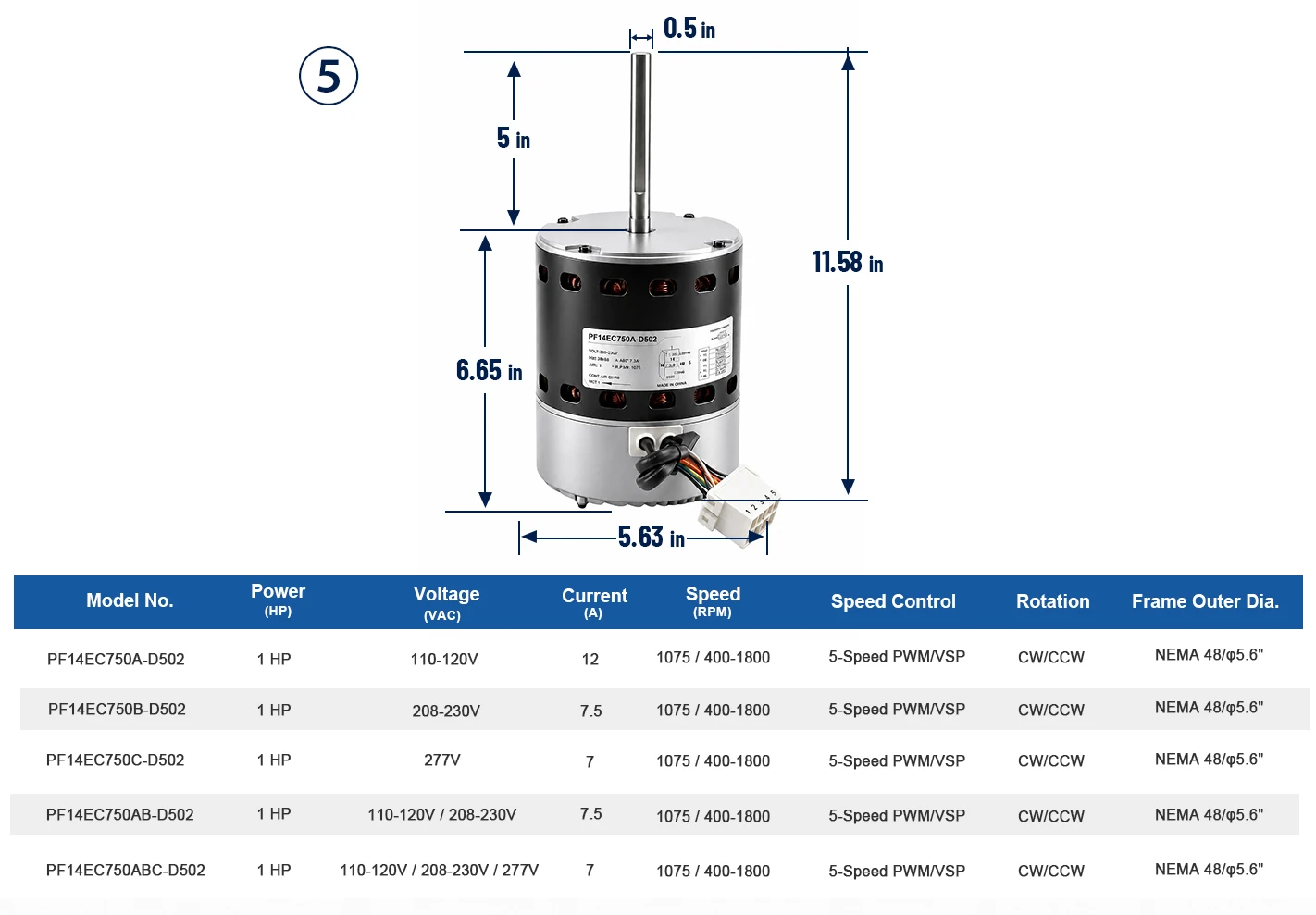

Tabella delle Specifiche Tecniche
| Parametro tecnico | Dettagli delle specifiche |
| Categoria del motore | Motore a commutazione elettronica (ECM / BLDC) |
| Potenza nominale | 1 CV |
| Tensione di funzionamento | 110-120V |
| Velocità di rotazione nominale | 1075 giri/min |
| Architettura del telaio | Carcassa standard NEMA 48 (diametro di 5,6 pollici) |
| Interfaccia di controllo della velocità | 5 velocità con prese a 24 VCA (S1–S5) / controllo opzionale 0–10 V e PWM |
| Configurazione dell'asse | Design standard dell’albero a D per adattamento universale alle ruote di ventilazione |
| Qualità e Conformità | Certificato ISO 9001; omologazioni UL, CE, RoHS e TÜV (verificare sui documenti del modello) |
Scenari di applicazione
Questo motore ECM da 1 HP è adatto a grandi piattaforme HVAC, tra cui:
Valore commerciale e vantaggi del partenariato
Gli acquirenti OEM apprezzano un fornitore di motori in grado di rispettare le tolleranze, rispettare le date di consegna e supportare programmi personalizzati a livelli di potenza più elevati. Zhongshan Pengfei Electric Appliance Co., Ltd. si concentra sul settore HVAC da oltre 20 anni, detiene più di 100 brevetti ed è riconosciuta come Impresa Nazionale ad Alta Tecnologia. L’azienda gestisce uno stabilimento di 25.000 metri quadrati dotato di attrezzature interne, stampaggio di lamiere metalliche, stampaggio ad iniezione, lavorazione CNC e assemblaggio finale dei motori, garantendo una fornitura stabile in volumi, una gestione della qualità in processo e prezzi competitivi. I prodotti sono venduti in più di 20 paesi e regioni; la documentazione relativa agli standard ISO 9001, UL, CCC, CE e RoHS deve essere verificata per il modello specifico.
Un MOQ flessibile e una rapida fornitura di campioni consentono ai team OEM di validare questo motore ECM da 1 HP rispetto al loro ventilatore e al sistema di canalizzazione prima di impegnarsi nella produzione in volume. Il supporto ingegneristico comprende cablaggi personalizzati, layout dei connettori, etichettatura privata e accordi di fornitura, aiutando i costruttori di apparecchiature ad integrare questo motore ECM OEM nei programmi per motori di ventilazione per caldaie, motori di ventilazione per unità di trattamento aria e motori di ventilazione per sistemi HVAC, con tempi di consegna definiti.
Domande frequenti (FAQ)
D: Questo motore è compatibile con il fissaggio dei modelli obsoleti 5SME39SXL o X-13?
R: Sì. Il telaio NEMA 48 (diametro di 5,6 pollici), i fori di fissaggio, le scanalature per la fascetta di ritenzione e la disposizione del cavo seguono le convenzioni dei modelli obsoleti X-13, 5SME39SXL013, 5SME39SXL029A, 5SME39SXL056B e 5SME39SXL122; pertanto, funziona come sostituto diretto del motore di ventilazione per queste piattaforme. Prima dell’installazione, verificare lo schema dei pin del cavo e la tensione di alimentazione rispetto all’apparecchiatura.
D: Perché scegliere la potenza nominale da 1 HP invece di un motore più piccolo?
R: La potenza nominale di 1 HP fornisce una riserva di coppia per ruote del ventilatore più grandi e sistemi di canalizzazione con maggiore pressione statica. In un motore a coppia costante, il controllore monitora il carico e regola la potenza per mantenere la coppia obiettivo, garantendo così un flusso d’aria più stabile nelle applicazioni di motori per ventilatori di caldaie e di unità di trattamento aria.
D: A quale tensione è adatto questo motore?
R: Si tratta di un motore ECM da 110–120 V progettato per l’alimentazione monofase utilizzata nelle abitazioni e nelle piccole strutture commerciali nordamericane. Verificare la tensione di linea sull’apparecchiatura prima del collegamento.
D: È possibile ordinare alberi, cablaggi o marchi privati personalizzati per programmi OEM?
R: Sì. Dimensioni personalizzate degli alberi, cave di chiavetta, layout dei connettori e marchi privati sono supportati dal centro interno di R&S; i campioni sono disponibili entro i giorni lavorativi programmati e il MOQ è flessibile per ordini pilota.
