motore ECM per ventilatori di recupero aria fresca (ERV/HRV), sostituzione, 3/4 HP, 110-120 V / 208-230 V, 1075 giri/min, modello X-13, conforme alla direttiva ErP

Panoramica del prodotto (sintesi breve)

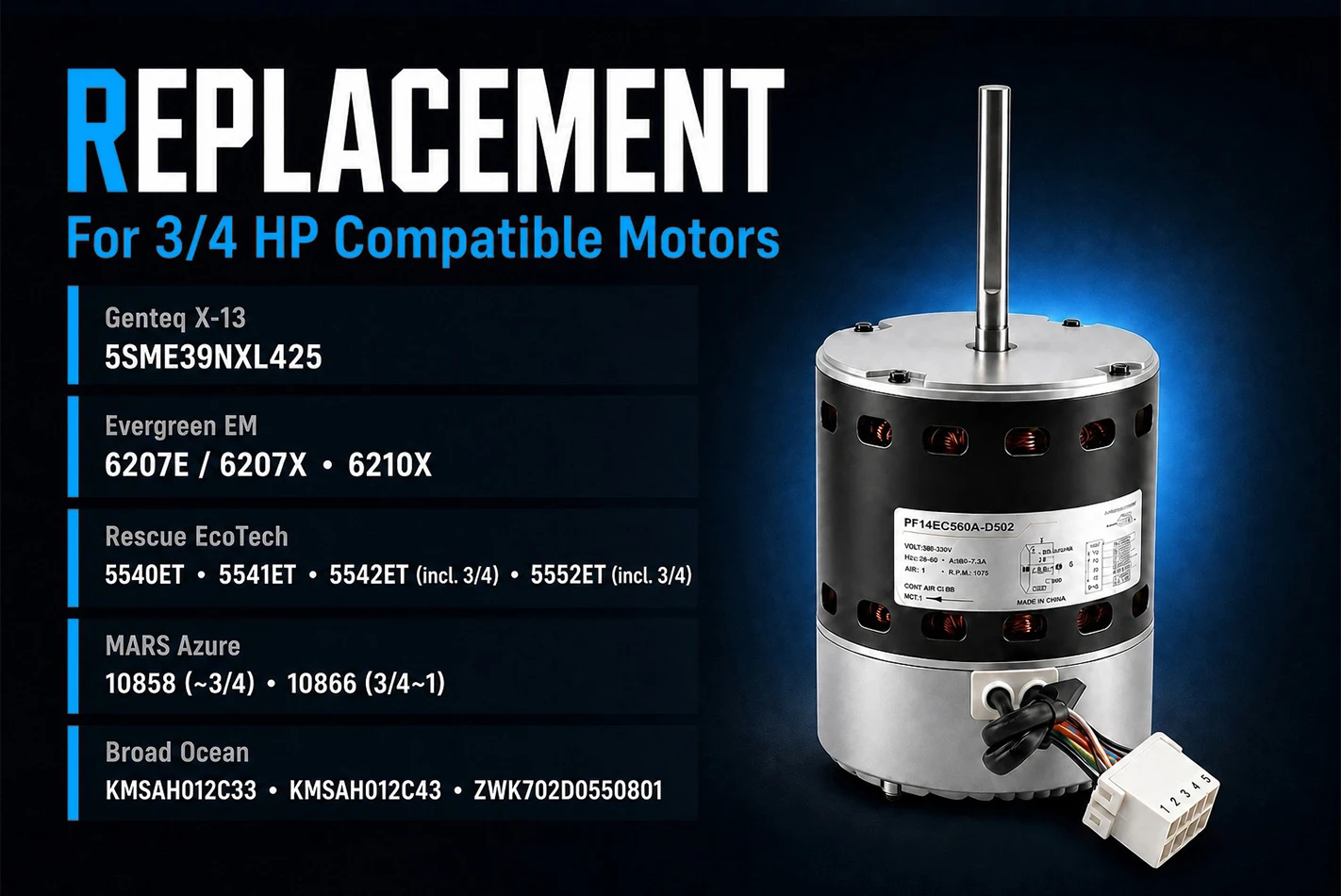

I ventilatori di recupero dell'aria fresca dipendono da un motore elettrico per ventilatore HVAC che garantisce un flusso d'aria costante ed efficiente ventiquattr'ore su ventiquattro. Questo motore ECM da 3/4 HP è progettato specificamente per ventilatori ERV e HRV: eroga 1075 giri/min in un telaio standard NEMA 48, accetta un'alimentazione da 110–120 V o da 208–230 V ed è un sostituto diretto del motore per ventilatore Genteq X13 di vecchia generazione, utilizzato nei sistemi di ventilatori a recupero di energia (ERV) e di ventilatori a recupero di calore (HRV). Essendo un motore ECM conforme alla direttiva ErP, soddisfa le aspettative europee in materia di efficienza energetica per gli impianti di ventilazione, mentre il comportamento a coppia costante del motore ECM protegge il nucleo di recupero dalle variazioni di portata d'aria. Questo motore ECM a doppia tensione prodotto da Zhongshan Pengfei Electric Appliance Co., Ltd. offre ai costruttori di ventilatori per aria fresca e agli appaltatori di manutenzione un'opzione affidabile di motore ECM sia per interventi di retrofit che per nuove costruzioni.

Descrizione dettagliata

Le unità ERV e HRV spostano l’aria di mandata e di estrazione attraverso un nucleo di recupero, e la coerenza della portata d’aria è fondamentale perché il nucleo scambia calore e umidità in modo efficiente soltanto quando entrambi i flussi rimangono bilanciati. Questo motore ECM per HVAC da 3/4 HP adotta una costruzione BLDC con magneti permanenti, e il regolatore aggiusta la commutazione elettronica in modo che questo motore ventilatore per HVAC mantenga la coppia vicino al valore impostato anche in presenza di variazioni nel carico del filtro e nella pressione del canale. Il risultato è un’erogazione più costante del motore ventilatore da questo motore a velocità variabile, ideale per sistemi di aria fresca a funzionamento continuo.

Il funzionamento a doppia tensione estende lo stesso motore su reti elettriche regionali: 110–120 V per le installazioni nordamericane e 208–230 V per i mercati europei e di altre aree. Il design del motore ECM conforme alla direttiva ErP supporta modalità di funzionamento ad alta efficienza energetica, e cinque impostazioni di controllo a prelievo a 24 VCA consentono all’integratore di adattare la portata d’aria al nucleo e al sistema di canalizzazione. Ogni unità è prodotta in un impianto di 25 000 metri quadrati dotato di macchinari CNC di precisione e laboratori di prova dedicati; ogni motore supera controlli strutturali ed elettrici prima della spedizione.

Caratteristiche principali e vantaggi pratici

• Efficienza conforme alla direttiva ErP: Progettato nel rispetto dei requisiti di efficienza per prodotti correlati all’energia (ErP) stabiliti in Europa per le apparecchiature di ventilazione, questo motore ECM garantisce un consumo energetico ridotto nelle applicazioni ERV e HRV a funzionamento continuo.
• Funzionamento a doppia tensione: Accetta ingressi a 110–120 V o 208–230 V, quindi questo motore ECM a doppia tensione è adatto sia alle installazioni di ventilatori nordamericane sia a quelle europee.
• Controllo della portata d’aria per ERV e HRV: Il funzionamento a coppia costante mantiene costante l'uscita del motore del ventilatore di ventilazione, contribuendo a proteggere il nucleo di recupero dalle oscillazioni della portata d'aria durante la sostituzione dei filtri e in base alle condizioni stagionali.
• Morsetti a velocità multipla per motore ECM: Cinque prese di velocità (S1–S5) operano in modalità a coppia costante; sono disponibili anche il controllo 0–10 V e il controllo PWM per integrazioni avanzate nel sistema.
• Funzionamento silenzioso continuo: La commutazione elettronica fluida e la rotazione bilanciata mantengono bassi i livelli di rumore, aspetto rilevante poiché i ventilatori per aria fresca spesso operano in prossimità di ambienti occupati.

Vantaggi tecnici ed esperienza ingegneristica

Progettare un motore ECM per impianti di recupero dell'aria fresca si riduce a tre esigenze ingegneristiche: resistenza termica, costanza della portata d'aria e adattabilità all’installazione.

1. Resistenza termica: I sensori di temperatura degli avvolgimenti e la soppressione attiva delle sovratensioni riducono il rischio di surriscaldamento localizzato durante lunghi periodi di funzionamento in ventilazione.
2. Costanza della portata d’aria: La commutazione elettronica si adatta alle variazioni di pressione statica, pertanto questo motore ECM conforme alla direttiva ErP mantiene la portata d'aria dei ventilatori per aria fresca più vicina al valore target rispetto ai motori PSC a velocità fissa.
3. Adattamento OEM e ODM: Alberi personalizzati, cave per linguette, schemi di connettori e marchi privati sono disponibili tramite il centro interno di R&S per i produttori di ventilatori.

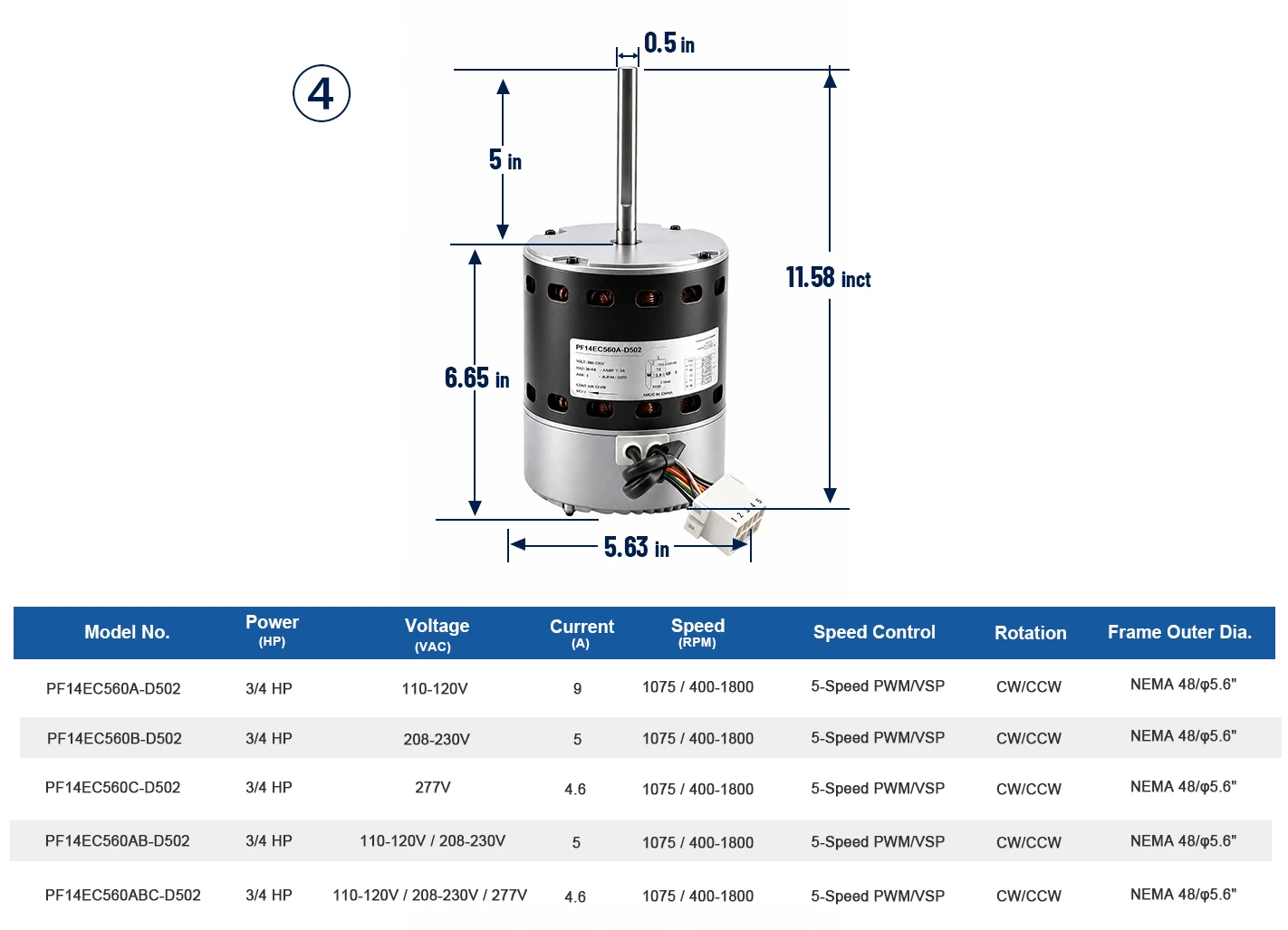

Tabella delle Specifiche Tecniche

Scenari di applicazione

Questo motore ECM da 3/4 HP è impiegato in applicazioni di aria fresca e HVAC, tra cui:

• Unità ERV: Motore per ventilatore di recupero energetico in sistemi residenziali e leggermente commerciali per aria fresca, dove un flusso d’aria bilanciato in immissione ed estrazione garantisce un’efficienza ottimale.
• Unità HRV: Ventilatore recuperatore di calore per installazioni in climi più freddi, dove la ventilazione continua a bassa velocità mantiene un efficiente ricircolo dell’aria interna.
• Ventilatori per caldaie e per unità di trattamento aria: Motore ventilatore di sostituzione diretta per applicazioni residenziali con ventilatori per caldaie e per unità di trattamento aria che utilizzano i tradizionali motori ECM X-13.
• Funzione ventilatore condensatore: Supporta climatizzatori e pompe di calore a split per esterni, dove un motore affidabile del ventilatore del condensatore garantisce il corretto ricircolo dell'aria.

Valore commerciale e vantaggi del partenariato

I produttori e i distributori all’ingrosso di ventilatori necessitano di un fornitore di motori che comprenda le apparecchiature per l’aria fresca a funzionamento continuo. Zhongshan Pengfei Electric Appliance Co., Ltd. si concentra da oltre 20 anni sul settore HVAC e ventilazione, detiene più di 100 brevetti ed è riconosciuta come Impresa Nazionale ad Alta Tecnologia. L’azienda gestisce uno stabilimento di 25.000 metri quadrati dotato di attrezzature interne per la lavorazione di utensili, stampaggio di lamiere, stampaggio ad iniezione, lavorazione CNC e assemblaggio finale dei motori, garantendo una fornitura stabile in volumi elevati, una gestione della qualità in fase di produzione e prezzi competitivi. I prodotti sono commercializzati in più di 20 paesi e regioni; la documentazione relativa alle certificazioni ISO 9001, UL, CCC, CE e RoHS deve essere verificata per il modello specifico.

Un MOQ flessibile e una rapida fornitura di campioni consentono ai clienti di verificare questo motore ECM da 3/4 HP con il nucleo del ventilatore e il sistema di canalizzazione prima di effettuare ordini in grandi quantità. Il supporto ingegneristico comprende cablaggi personalizzati, configurazioni dei connettori, etichettatura privata e accordi di fornitura, aiutando i produttori OEM di ventilatori a integrare questo motore ECM a doppia tensione nei programmi per motori di ventilatori ERV, motori di ventilatori HRV e motori per ventilatori ad aria fresca, con tempi di consegna definiti.
